Подвижные нагрузки для полос движения моста
Грузовик с общей нагрузкой 30 т на мосту, нагрузка транспортного потока на две полосы движения; применение модели нагрузки.

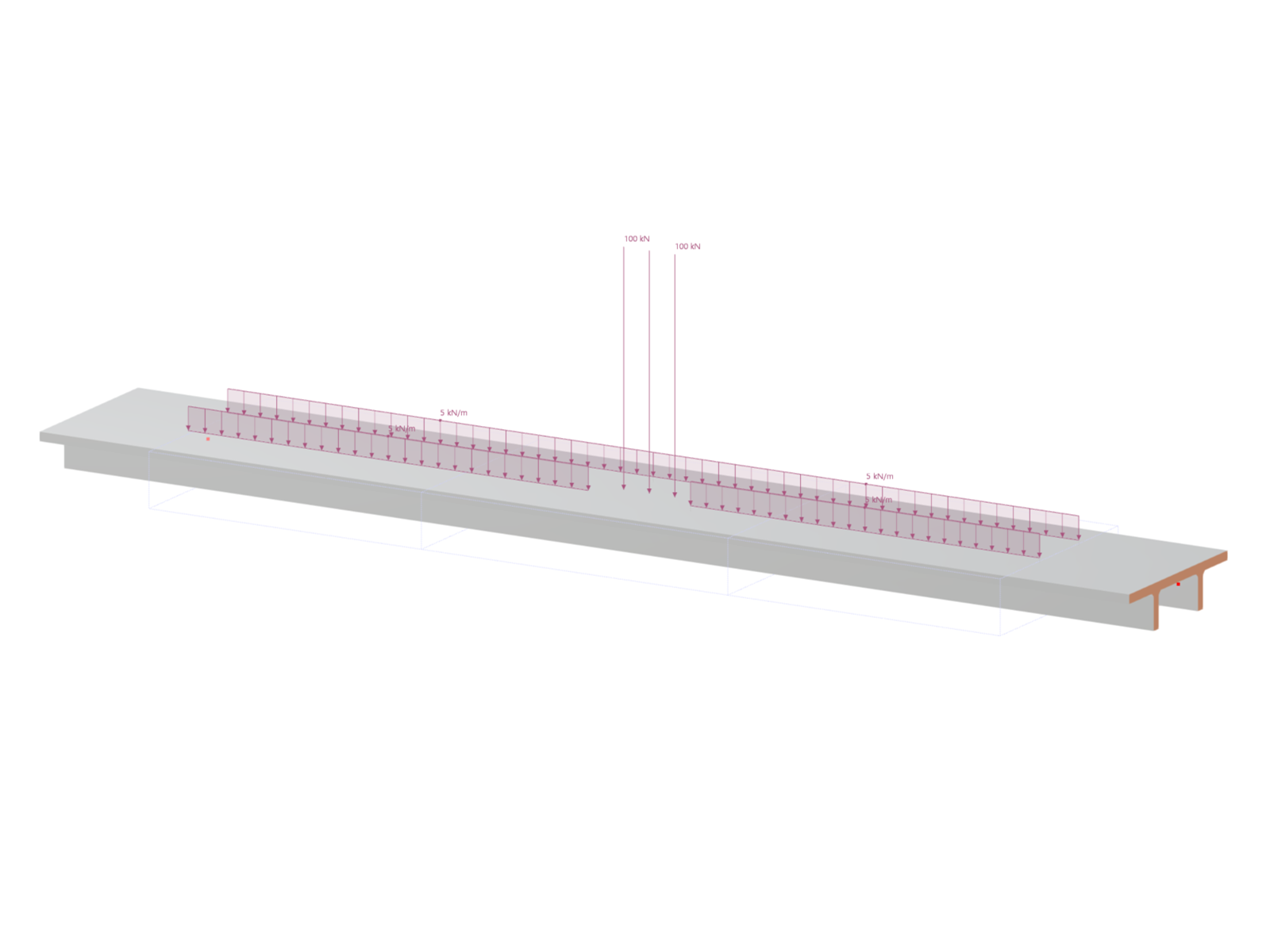

На изображение показано создание подвижных нагрузок с помощью мастера нагрузок. На мосту длиной 50 м находится грузовик с общей нагрузкой 30 т. Одновременно на две полосы применяется нагрузка на площадь движения, эквивалентная нагрузки, распределенной по длине в 5 кН/м. Нагрузка по длине не применяется в области грузовика. Это изображение демонстрирует эффективное распределение нагрузок и использование моделей нагрузок.
Используется в
3D Модель
Спецификации
| Количество узлов | 6 |
| Количество линий | 5 |
| Количество стержней | 5 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 56 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1132,800 t |
| Размеры (метрические) | 64,000 x 0,000 x 0,000 m |
| Размеры (имперские) | 209.97 x 0 x 0 feet |
