Параметрическое поперечное сечение коробчатой балки с тремя ячейками

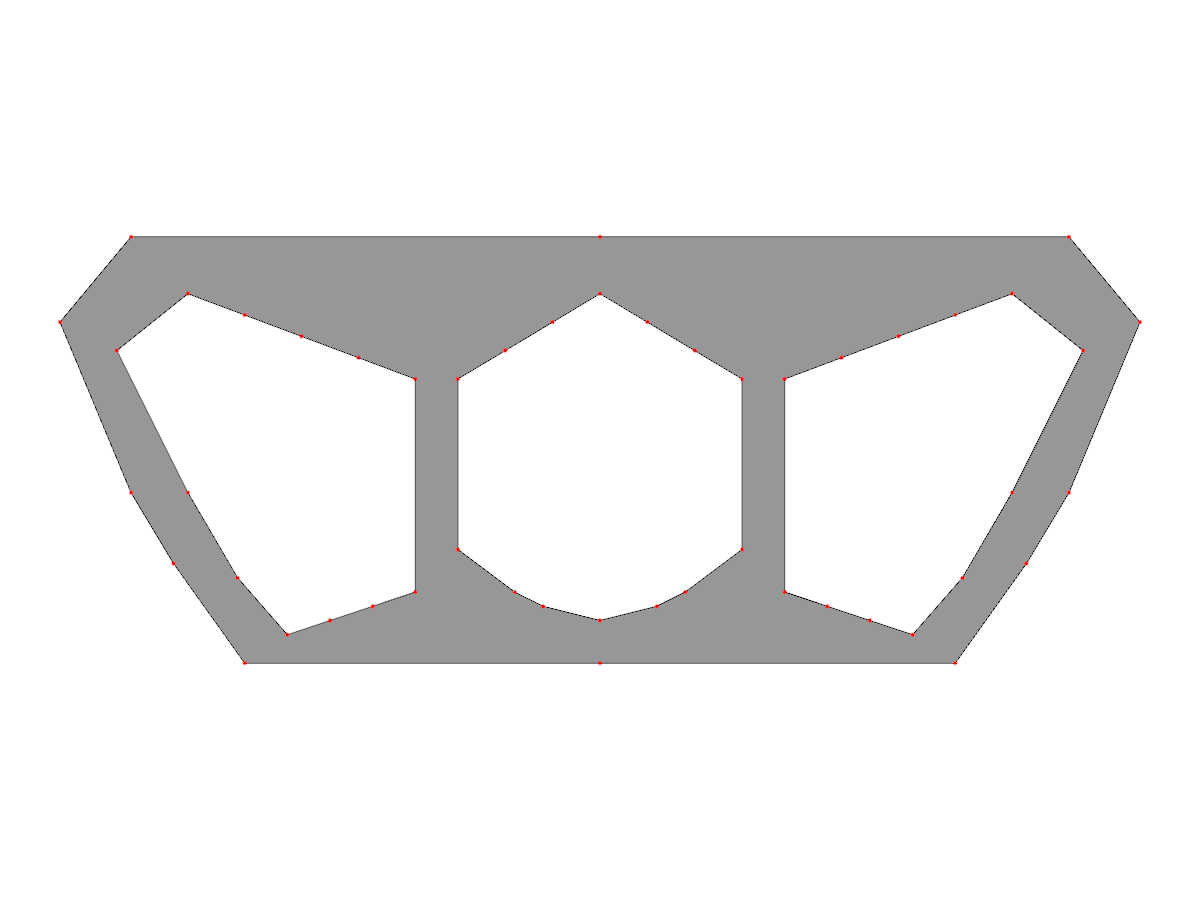

Параметрическая модель поперечного сечения трехкамерной коробчатой балки, созданная в RSECTION, показывающая геометрическое определение с узлами и линиями для расчета конструкций.
На изображении показано параметрическое трёхкамерное коробчатое сечение, заданное в приложении RSECTION. Геометрия состоит из внешнего многоугольного контура и трёх внутренних вырезов, представляющих полые камеры. Красные узлы отмечают вершины линейных сегментов, образующих тонкостенный профиль. RSECTION позволяет задавать произвольные поперечные сечения для определения таких характеристик, как площадь и моменты инерции, для последующего расчёта конструкций в RFEM или RSTAB.
