Система и нагрузка
Система и нагрузки

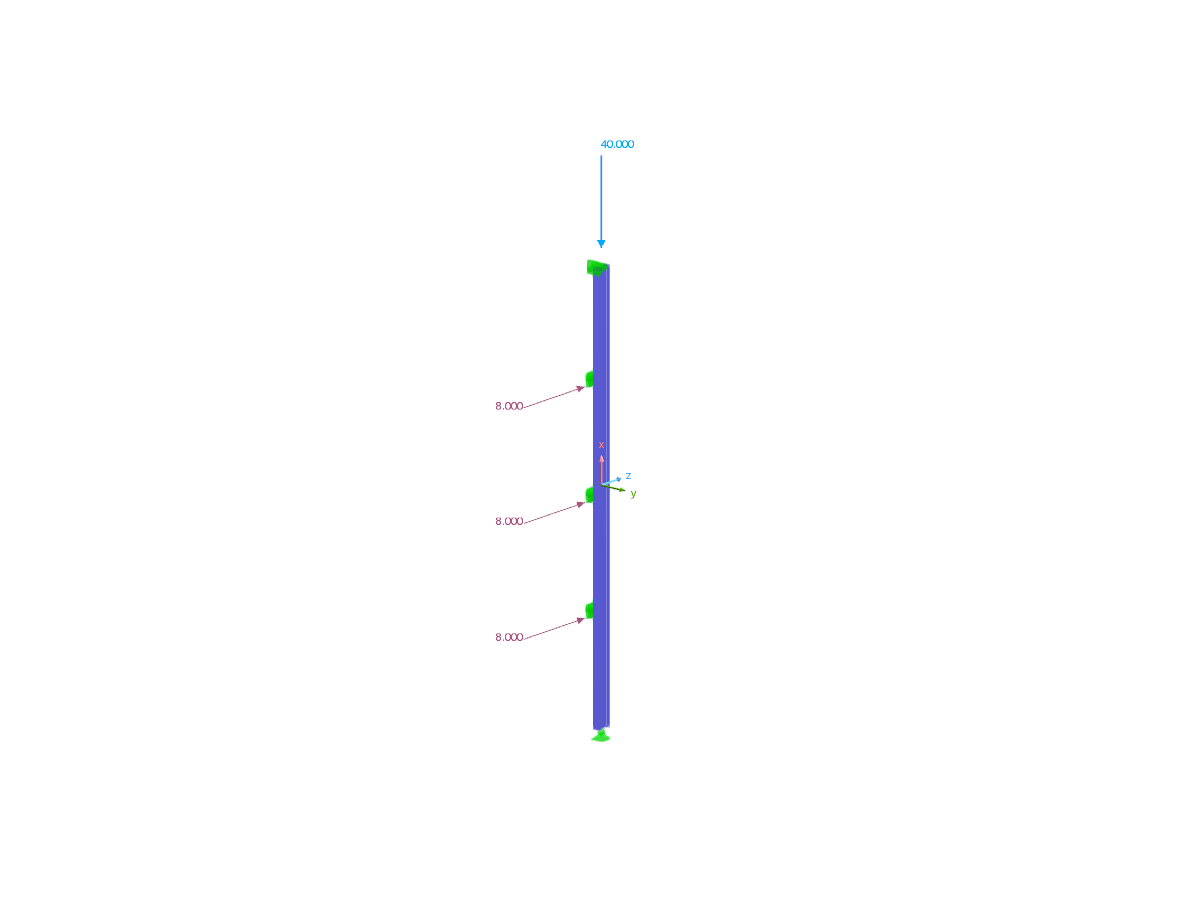

На изображении показана колонна рамы с нагрузкой. Колонна в направлении z моделируется как балка с шарнирной опорой. В точках на трети высоты колонна поддерживается с боковых сторон в направлении y. Кроме того, в середине колонны предотвращается поворот вокруг оси x.
Сечение колонны состоит из двух C-образных профилей, расположенных спинками друг к другу и соединённых парами болтов в стенке. Соединение выполнено таким образом, чтобы локальное выпучивание по всей ширине стенки не предотвращалось.
Колонна подвергается осевой сжимающей силе и трём поперечным нагрузкам.
