Структурный анализ стальной рамы

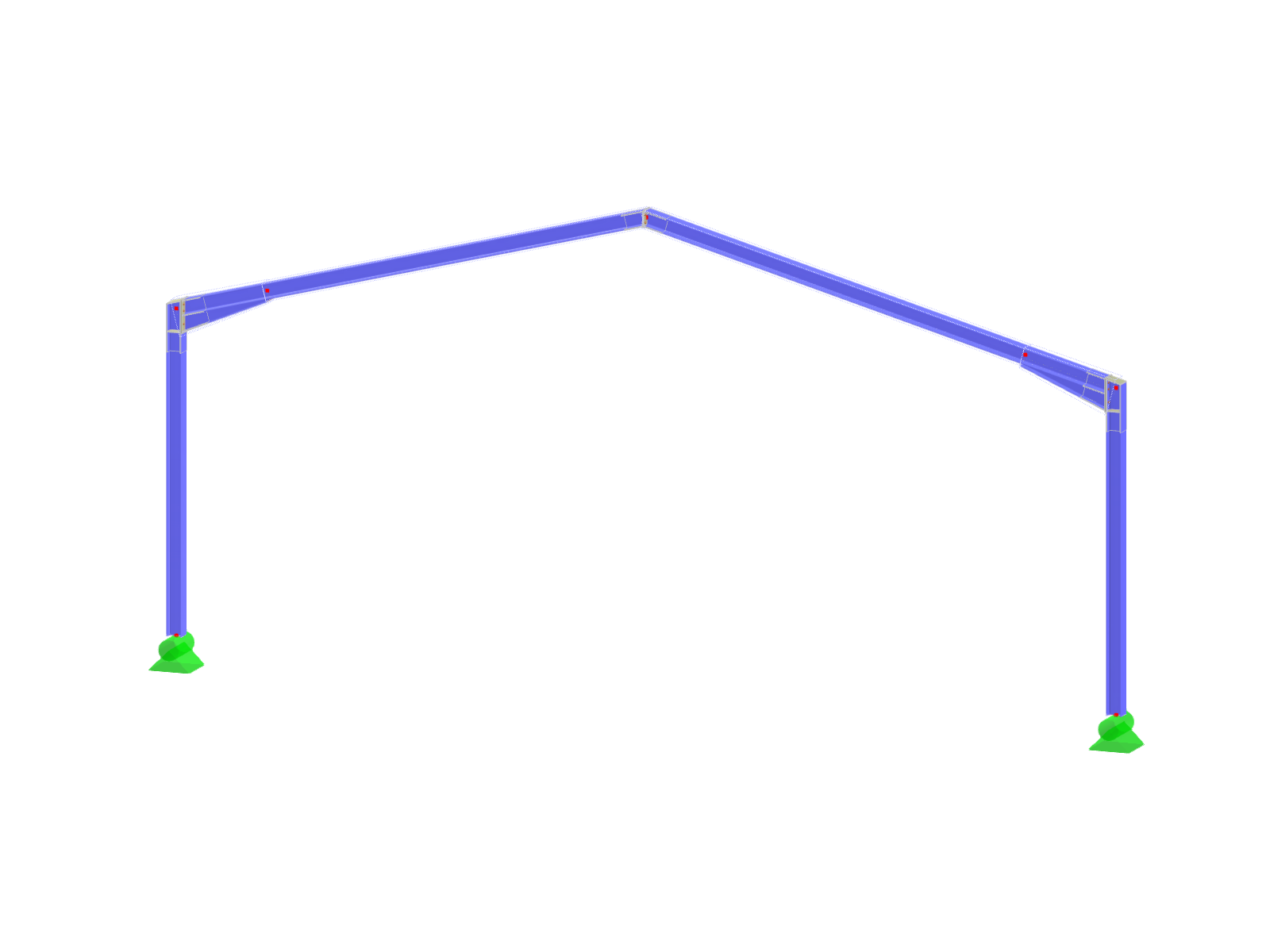

Визуализация отдельной стальной рамы со статическими линиями нагрузки и линиями прогиба.
На изображении показана визуализация стального каркаса, подверженного статическим нагрузкам и изгибающим моментам. Линии нагрузки и линии прогиба четко отображены, чтобы проиллюстрировать распределение напряжений в каркасе. Представление помогает понять конструкцию и поведение каркаса под нагрузкой. Это распространенная модель в строительной отрасли для проверки конструкций.
Используется в
3D Модель
Спецификации
| Количество узлов | 7 |
| Количество линий | 6 |
| Количество стержней | 6 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 7 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 1,627 t |
| Размеры (метрические) | 15,000 x 7,000 x 0,000 m |
| Размеры (имперские) | 49.21 x 22.97 x 0 feet |
