Расчет неразрезной балки с шарнирами и консолями

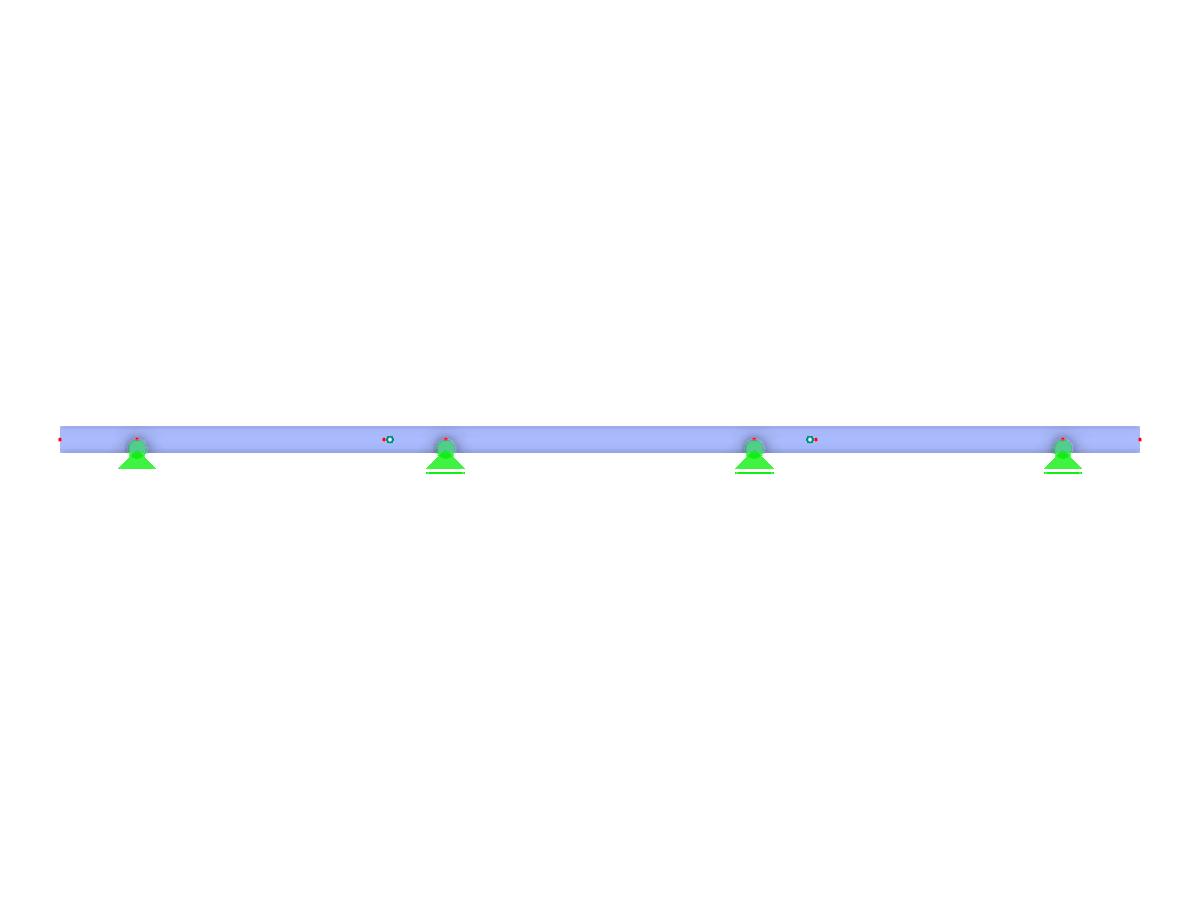

Диаграмма балки Гербера с шарнирами в нечётных пролётах и консольными концами, демонстрирующая особенности конструктивного расчёта.
На изображении показана схема неразрезной балки с шарнирами, вставленными в определенных точках для создания балки Гербера. Конструкция балки включает нечетные пролеты, оснащенные шарнирами, и консольные свесы с обеих сторон. Шарниры допускают поворот, что может быть использовано при проектировании для упрощения расчета и строительства. Такая конструктивная схема идеально подходит для эффективного распределения нагрузки.
Используется в
3D Модель
Спецификации
| Параметры блока можно редактировать динамически | |
| Количество узлов | 8 |
| Количество линий | 7 |
| Количество стержней | 7 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,131 t |
| Размеры (метрические) | 7,000 x 0,000 x 0,000 m |
| Размеры (имперские) | 22.97 x 0 x 0 feet |
