Наклонная неразрезная балка с шарнирами и расчет балки Гербера

Наклонная неразрезная балка с врезанными шарнирами, имеющая конструкцию балки Гербера. Первый пролет балки не имеет шарнира, в то время как последующие пролеты включают по одному шарниру каждый.

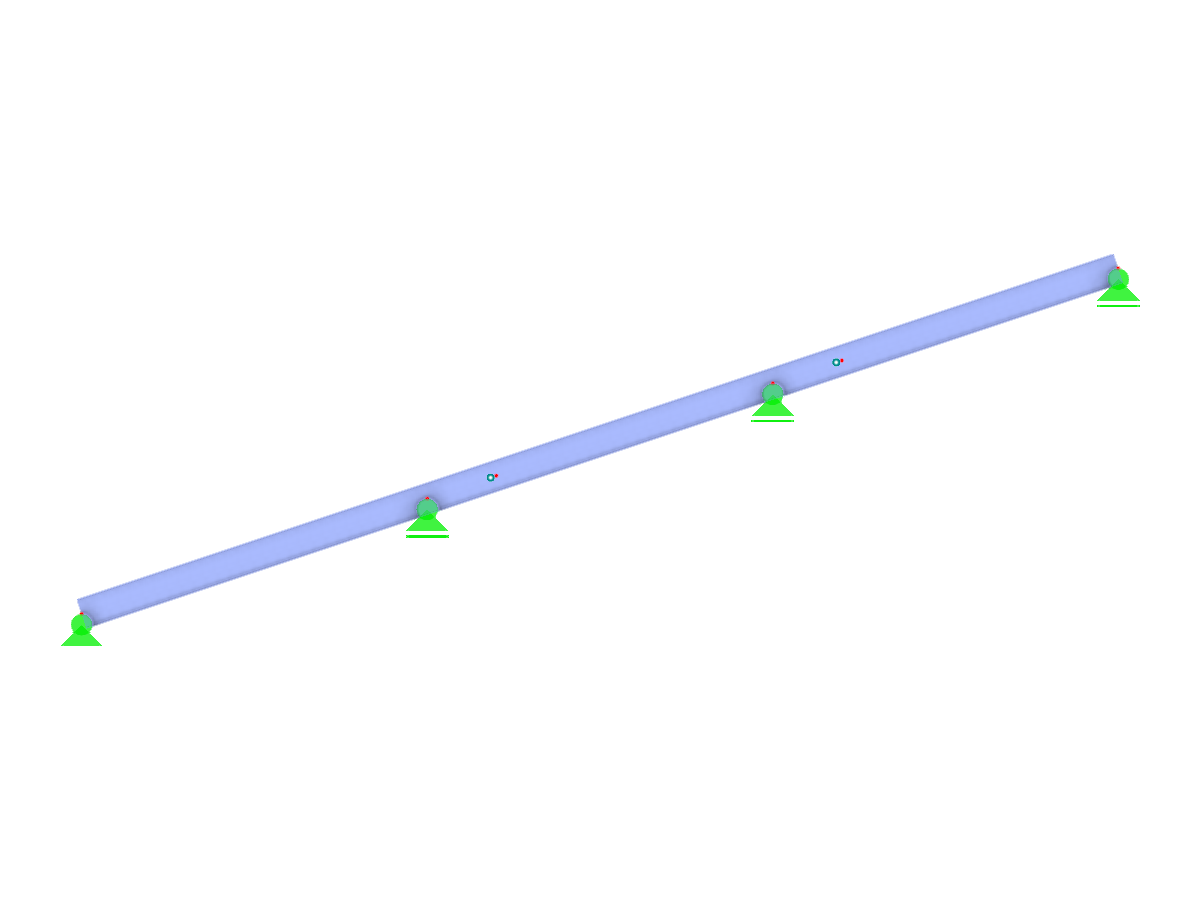

На изображении показана наклонная неразрезная балка с несколькими пролётами. Первый пролёт выполнен без шарнира, тогда как в последующих пролётах используется по одному шарниру, что соответствует концепции балки Гербера. Такая конструкция обеспечивает контролируемую шарнирность и распределение напряжений по пролётам балки.
Используется в
3D Модель
Подробнее о 3D модели
Спецификации
Параметры блока можно редактировать динамически
Количество узлов 6
Количество линий 5
Количество стержней 5
Количество поверхностей 0
Количество тел 0
Количество загружений 5
Количество сочетаний нагрузок 0
Количество расчетных сочетаний 0
Общий вес 0,119 t
Размеры (метрические) 6,000 x 2,000 x 0,000 m
Размеры (имперские) 19.69 x 6.56 x 0 feet
