Наклонная неразрезная балка с шарнирами и консолями
Наклонная неразрезная балка с шарнирами в нечётных пролётах и консольными свесами на каждом конце, иллюстрирующая расчёт несущих конструкций.

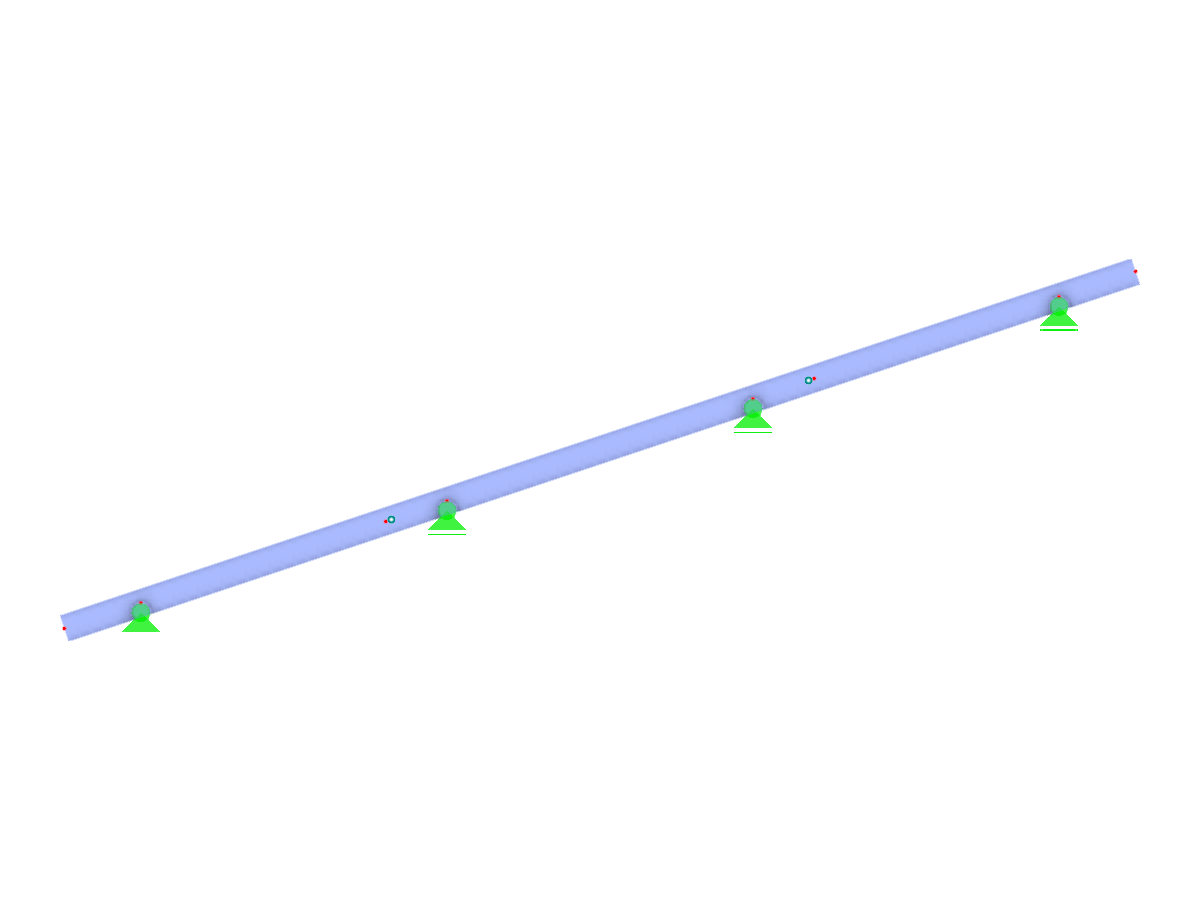

На изображении показана наклонная неразрезная балка с несколькими врезанными шарнирами, широко известная как балка Гербера. В нечетных пролетах расположены эти шарниры, и балка имеет консольные концы. Такая конструкция подчеркивает структурную гибкость и перераспределение моментов в системе. Особое расположение способствует снижению изгибающих моментов, обеспечивая сбалансированное распределение нагрузки.
Используется в
3D Модель
Спецификации
| Параметры блока можно редактировать динамически | |
| Количество узлов | 8 |
| Количество линий | 7 |
| Количество стержней | 7 |
| Количество поверхностей | 0 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 0,138 t |
| Размеры (метрические) | 7,000 x 2,333 x 0,000 m |
| Размеры (имперские) | 22.97 x 7.65 x 0 feet |
