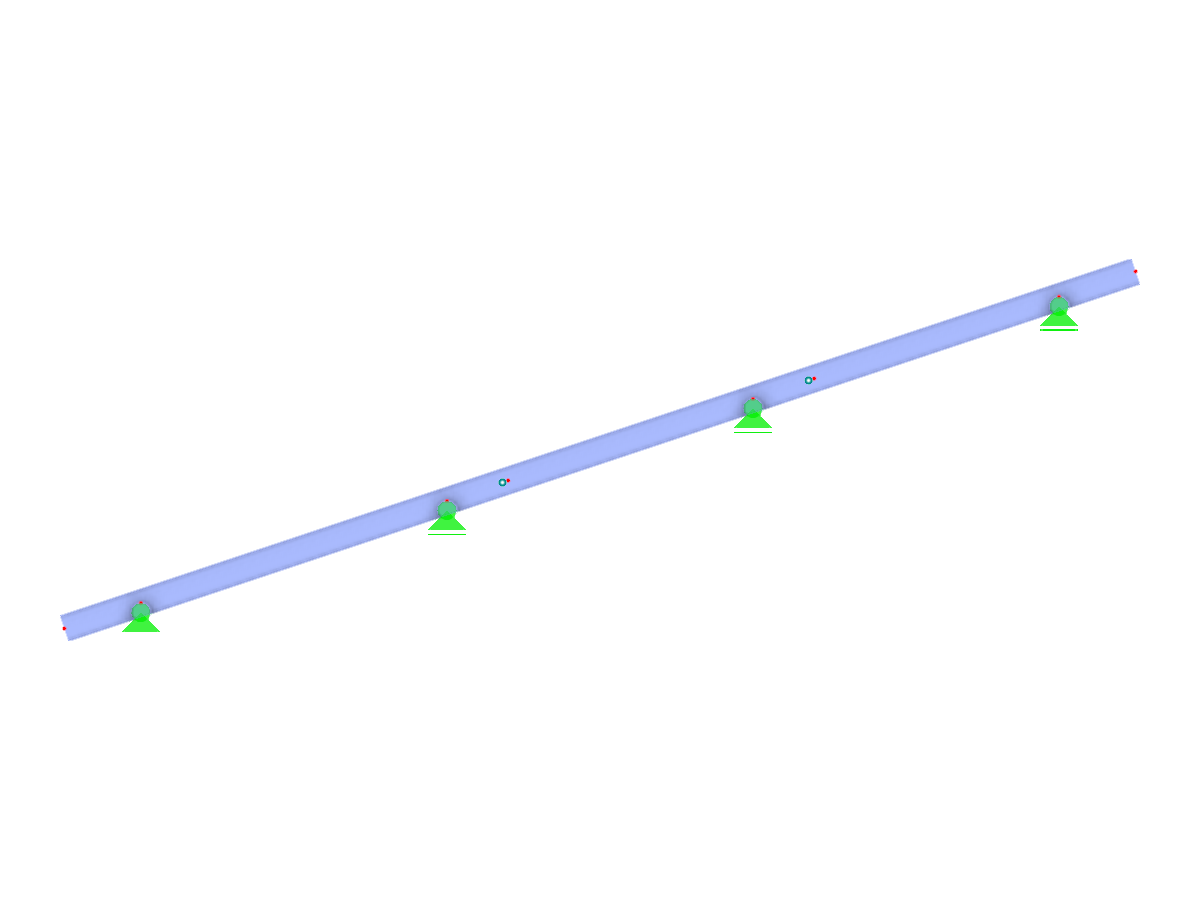

На этой диаграмме показана наклонная балка Гербера с неразрезной конструкцией и врезанными шарнирами, при этом первый пролёт не имеет шарнира, а остальные включают консольные свесы.
На этой диаграмме показана наклонная балка Гербера с неразрезной конструкцией и врезанными шарнирами, при этом первый пролёт не имеет шарнира, а остальные включают консольные свесы.
2026-06-30
063429

Inclined Gerber beam with hinges and overhanging ends

На этой диаграмме показана наклонная балка Гербера с неразрезной конструкцией и врезанными шарнирами, при этом первый пролёт не имеет шарнира, а остальные включают консольные свесы.
Приведена иллюстрация наклонной неразрезной балки, также известной как балка Гербера. Она включает один пролёт без шарниров и другие пролёты с врезными шарнирами, в том числе консольные свесы. Конструкция балки демонстрирует принципы строительной механики для модульных сооружений.
Используется в
3D Модель
Подробнее о 3D модели
Спецификации
Параметры блока можно редактировать динамически
Количество узлов 8
Количество линий 7
Количество стержней 7
Количество поверхностей 0
Количество тел 0
Количество загружений 7
Количество сочетаний нагрузок 0
Количество расчетных сочетаний 0
Общий вес 0,138 t
Размеры (метрические) 7,000 x 2,333 x 0,000 m
Размеры (имперские) 22.97 x 7.65 x 0 feet
