Параметры экспорта DXF для сеток КЭ и результатов

Darstellung von FE-Netzen, verformten Formen und Flächenergebnissen als DXF-Exportoptionen. Представление сеток КЭ, форм деформации и результатов по поверхностям как опций экспорта в DXF.

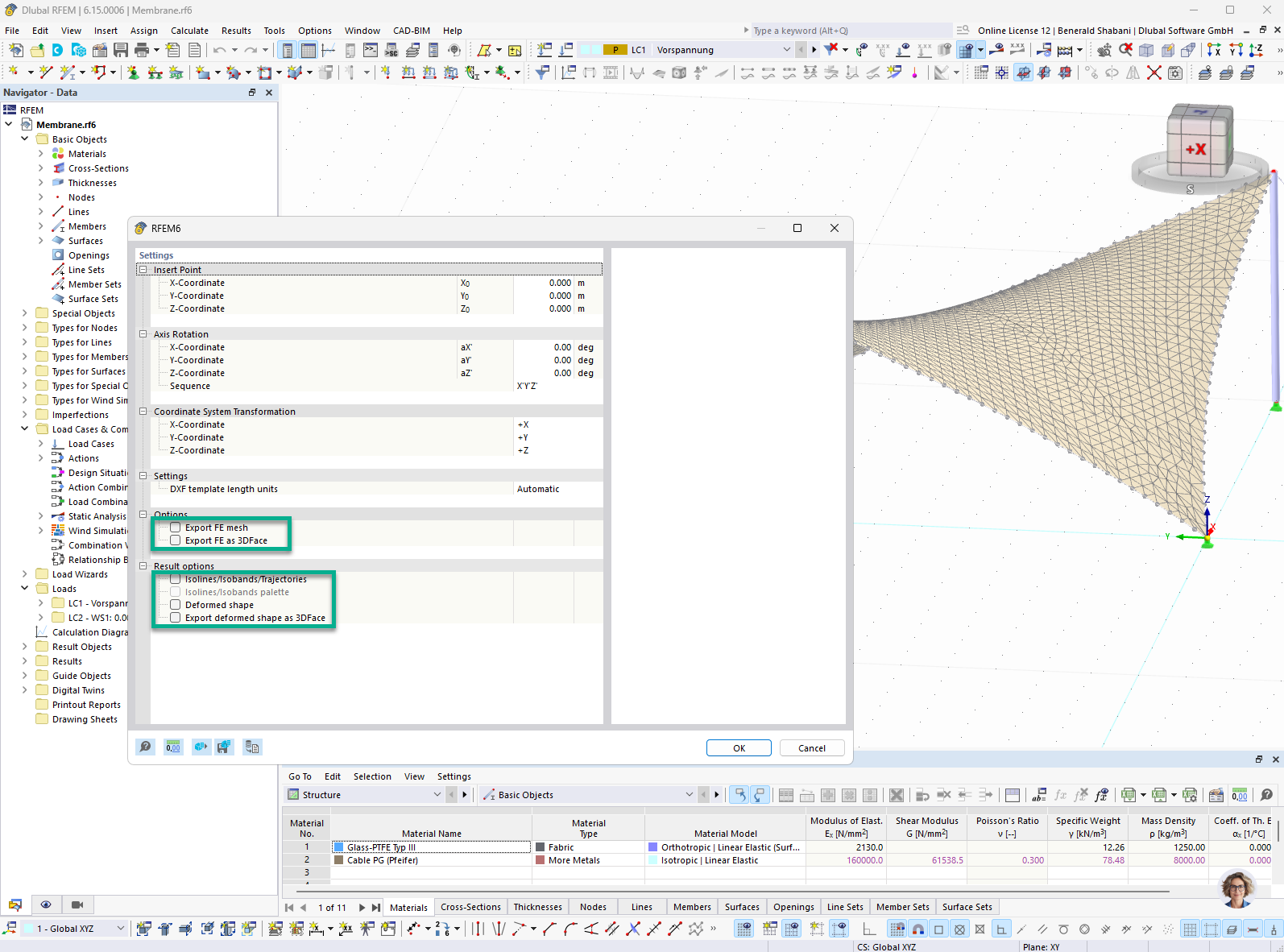

На рисунке показано, как сетки КЭ и результаты по поверхностям могут быть экспортированы в формат DXF. Дополнительные настройки включают визуализацию сетки КЭ и формы деформации в виде 3DFace. Результаты по поверхностям могут быть отображены в виде изолиний, изоповерхностей или траекторий.
