Типичное болтовое соединение балки с колонной

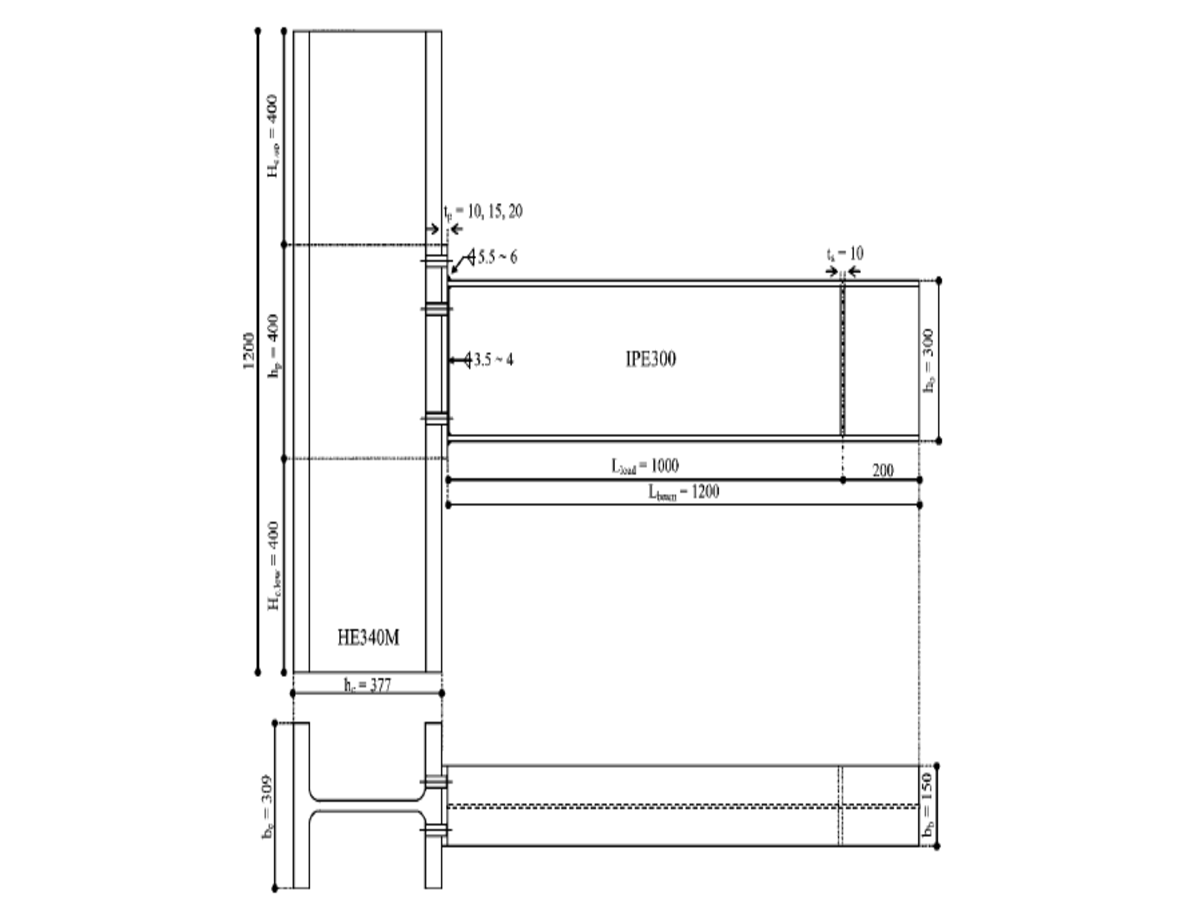

Технический чертёж типичного болтового соединения балки с колонной, показывающий балку IPE300, соединённую с колонной HE340M, с указанием подробных размеров и толщин пластин.

Технический чертеж иллюстрирует типичное болтовое соединение балки с колонной. Балка IPE300 прикреплена к вертикальной колонне HE340M. Общая высота колонны составляет 1200 мм и разделена на три сегмента по 400 мм каждый.
