Эквивалентные напряжения и пластическая деформация модели FS-4mm

Результаты конечно-элементного анализа, показывающие эквивалентные напряжения по фон Мизесу и эквивалентные пластические деформации для модели стального узла.

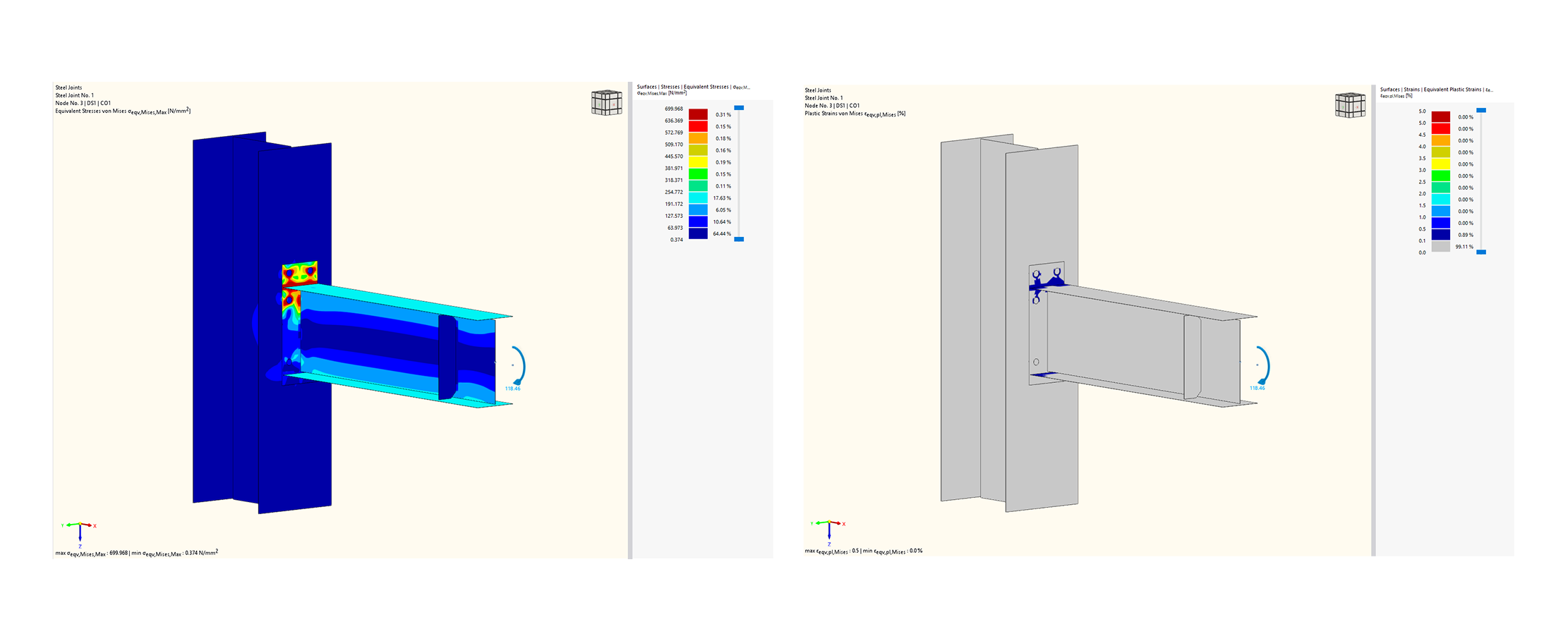

На изображении представлен структурный анализ стального узла № 1 (узел № 3) для модели FS-4mm. Вид слева визуализирует распределение эквивалентных напряжений по Мизесу, вид справа иллюстрирует эквивалентные пластические деформации. Данное сравнение позволяет оценить упругопластическое поведение и несущую способность детали соединения.
