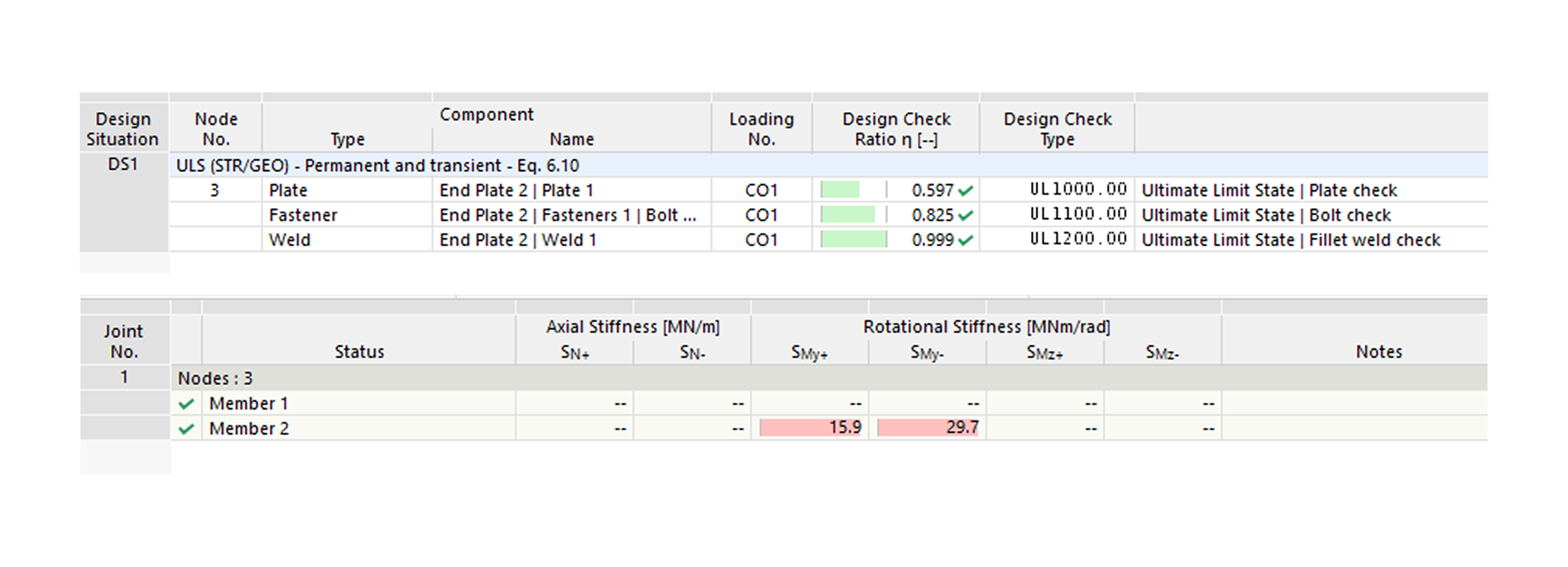

Таблица, показывающая коэффициенты расчётных проверок для компонентов пластины, болта и углового шва по предельному состоянию по несущей способности, наряду с рассчитанными значениями жёсткости на кручение для присоединённых элементов.
Таблица, показывающая коэффициенты расчётных проверок для компонентов пластины, болта и углового шва по предельному состоянию по несущей способности, наряду с рассчитанными значениями жёсткости на кручение для присоединённых элементов.
2026-08-12
064317

Расчётное соотношение и жёсткость на кручение модели FS-1

Таблица, показывающая коэффициенты расчётных проверок для компонентов пластины, болта и углового шва по предельному состоянию по несущей способности, наряду с рассчитанными значениями жёсткости на кручение для присоединённых элементов.
В таблице результатов показана расчётная проверка для расчётной ситуации DS1 согласно ПС-НС (STR/GEO) – Постоянная и нестационарная. Для узла 3 и нагрузок CO1 коэффициенты расчётной проверки (η) составляют 0,597 для пластины 1, 0,825 для болта и 0,999 для сварного шва 1, при этом все они удовлетворяют критериям предельного состояния по несущей способности.
