7-этажное здание в гибридном исполнении

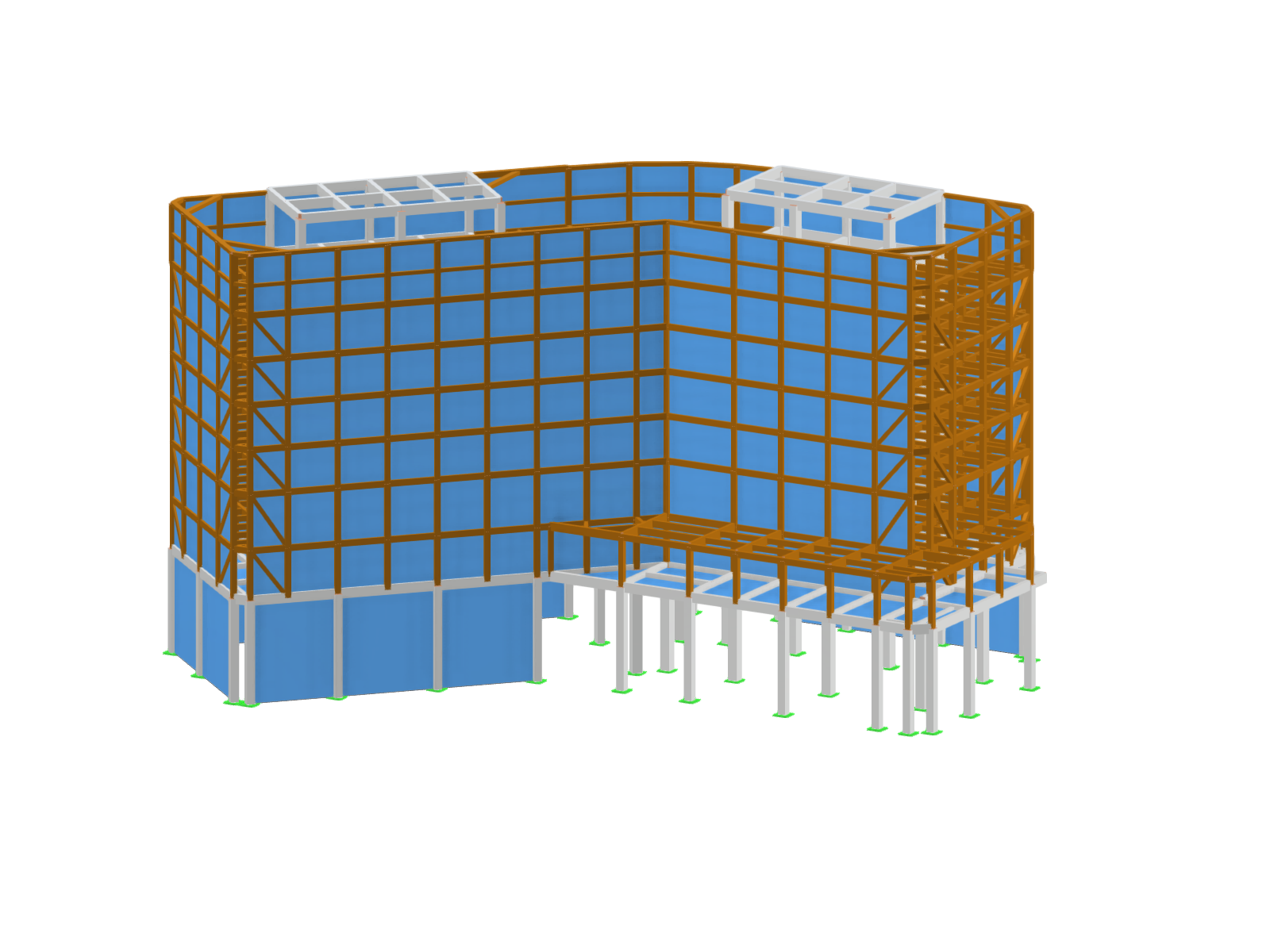

3D-расчётная модель 7-этажного здания гибридной конструкции с монолитными железобетонными колоннами, сталежелезобетонными перекрытиями и несущими стеновыми диафрагмами в цокольном этаже
На изображении показана 3D-расчётная модель 7-этажного здания гибридной конструкции. Верхние этажи состоят из стального каркаса, показанного оранжевым цветом, с сеткой балок и колонн, а также из поверхностей перекрытий и стен, показанных синим цветом. Первый этаж смоделирован с белыми железобетонными колоннами и стеновыми панелями, обеспечивающими жёсткость. На крыше видны две показанные белым цветом подконструкции для технического оборудования. Зелёные символы у оснований колонн обозначают опорные условия.
Используется в
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 1206 |
| Количество линий | 2206 |
| Количество стержней | 2157 |
| Количество поверхностей | 10 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 22 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 2750,796 t |
| Размеры (метрические) | 82,882 x 54,000 x 64,021 m |
| Размеры (имперские) | 271.92 x 177.17 x 210.04 feet |
