Вид многоэтажного гибридного здания в RFEM

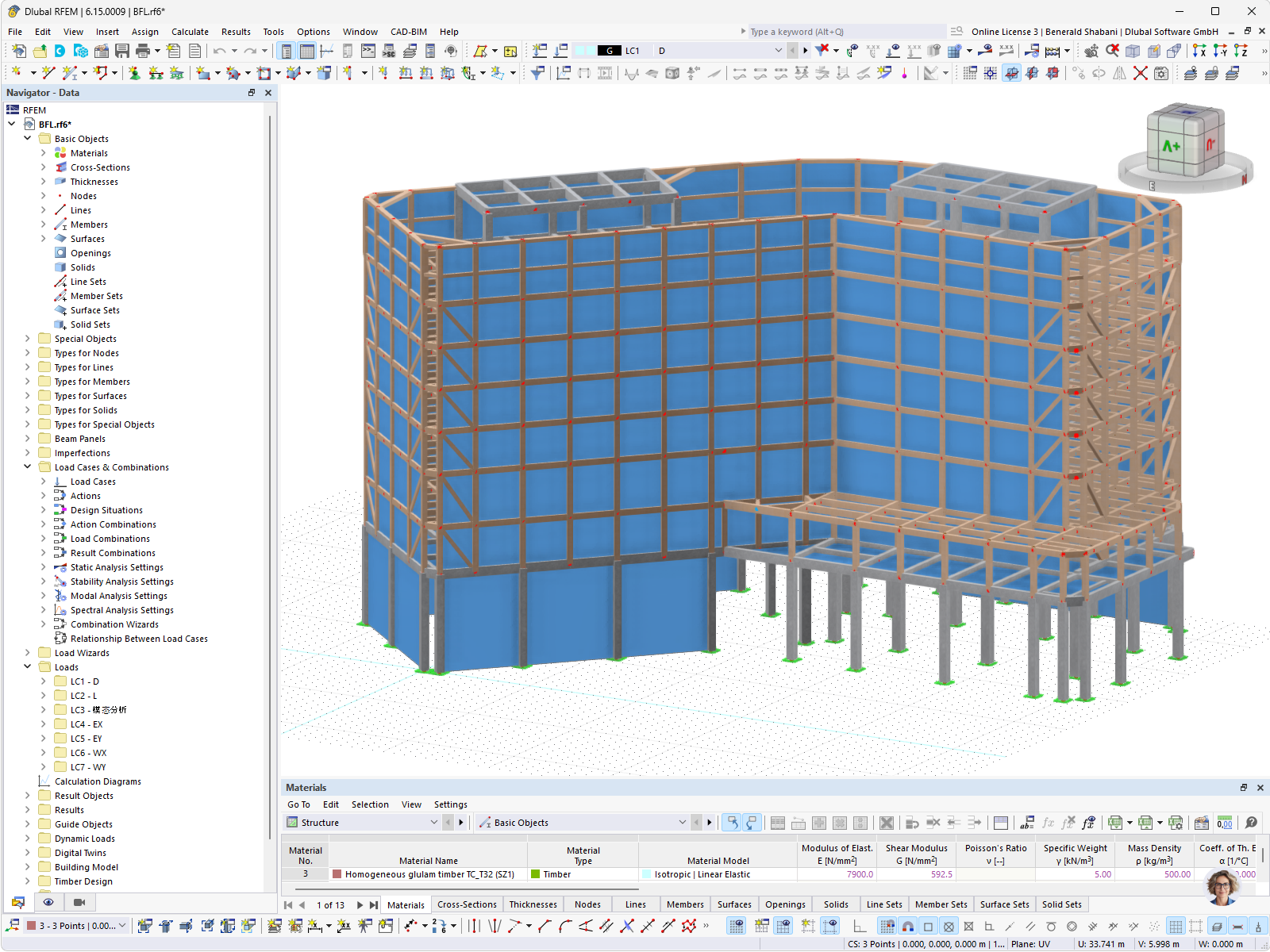

Семиэтажное здание гибридной конструкции с деревянными и стальными несущими конструкциями, смоделированное в программе RFEM с заданием материала поперечно-клеёной древесины
На изображении показано семиэтажное здание гибридной конструкции, смоделированное в RFEM 6.15.0009. Конструкция состоит из деревянных стержневых структур, которые опираются на стальные колонны на первом этаже, с узловыми опорами, показанными зелёным цветом. На крыше расположены две надстройки из стальных балок. В нижней табличной части перечислены материалы, в том числе однородная перекрёстно-клеёная древесина TC_T32 (SZ1) с изотропной, линейно-упругой моделью материала и модулем упругости 7900 Н/мм². В навигаторе структурированно представлены случаи нагрузки, такие как собственный вес, снеговые и ветровые нагрузки, а также сочетания нагрузок и модели здания.
Используется в
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 1206 |
| Количество линий | 2206 |
| Количество стержней | 2157 |
| Количество поверхностей | 10 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 22 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 2750,796 t |
| Размеры (метрические) | 82,882 x 54,000 x 64,021 m |
| Размеры (имперские) | 271.92 x 177.17 x 210.04 feet |
