Анализ ветровых нагрузок здания в RFEM
Анализ ветровых нагрузок конструкции многоэтажного здания в RFEM с цветным изображением деформаций и таблицей центров масс и жесткости по этажам.

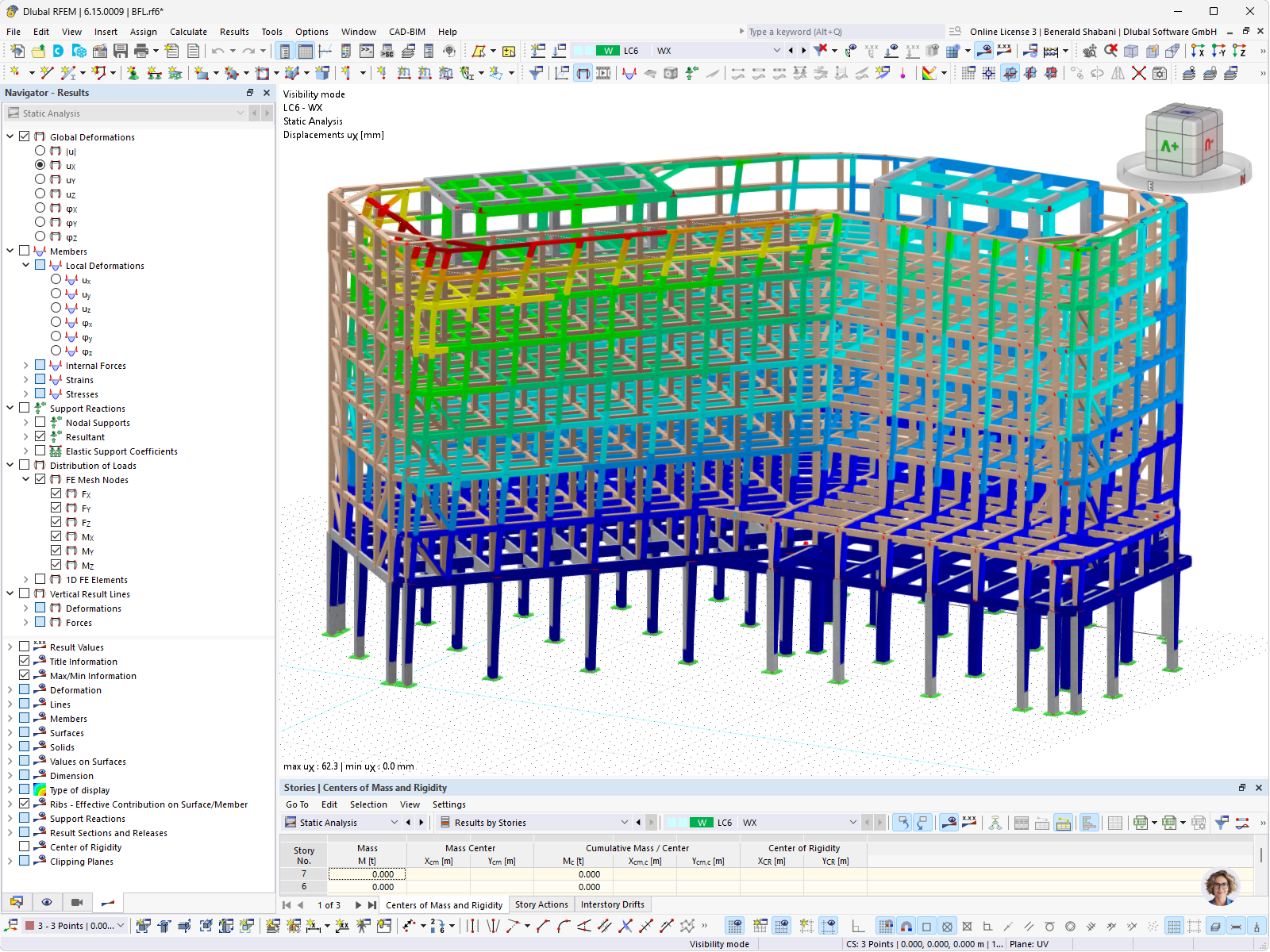

На изображении показан пользовательский интерфейс программы RFEM 6 с открытой моделью «BFL.rf6». Представлено многоэтажное здание в виде стержневой модели, деформации которого в загружении LF6 (ветровое загружение WX) отображены цветовой шкалой от красного через жёлтый и зелёный до синего. В навигаторе «Результаты» активированы глобальные деформации, при этом выбрано значение деформации uX. Внизу таблица результатов по этажам показывает массу, центры масс и жесткости, а также кумулятивные значения для каждого этажа. Вкладки «Центры масс и жесткости», «Воздействия этажей» и «Смещения этажей» доступны для оценки поэтажных ограничений.
Используется в
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 1206 |
| Количество линий | 2206 |
| Количество стержней | 2157 |
| Количество поверхностей | 10 |
| Количество тел | 0 |
| Количество загружений | 7 |
| Количество сочетаний нагрузок | 22 |
| Количество расчетных сочетаний | 2 |
| Общий вес | 2750,796 t |
| Размеры (метрические) | 82,882 x 54,000 x 64,021 m |
| Размеры (имперские) | 271.92 x 177.17 x 210.04 feet |
