Результаты по поверхностям базы колонны в RFEM

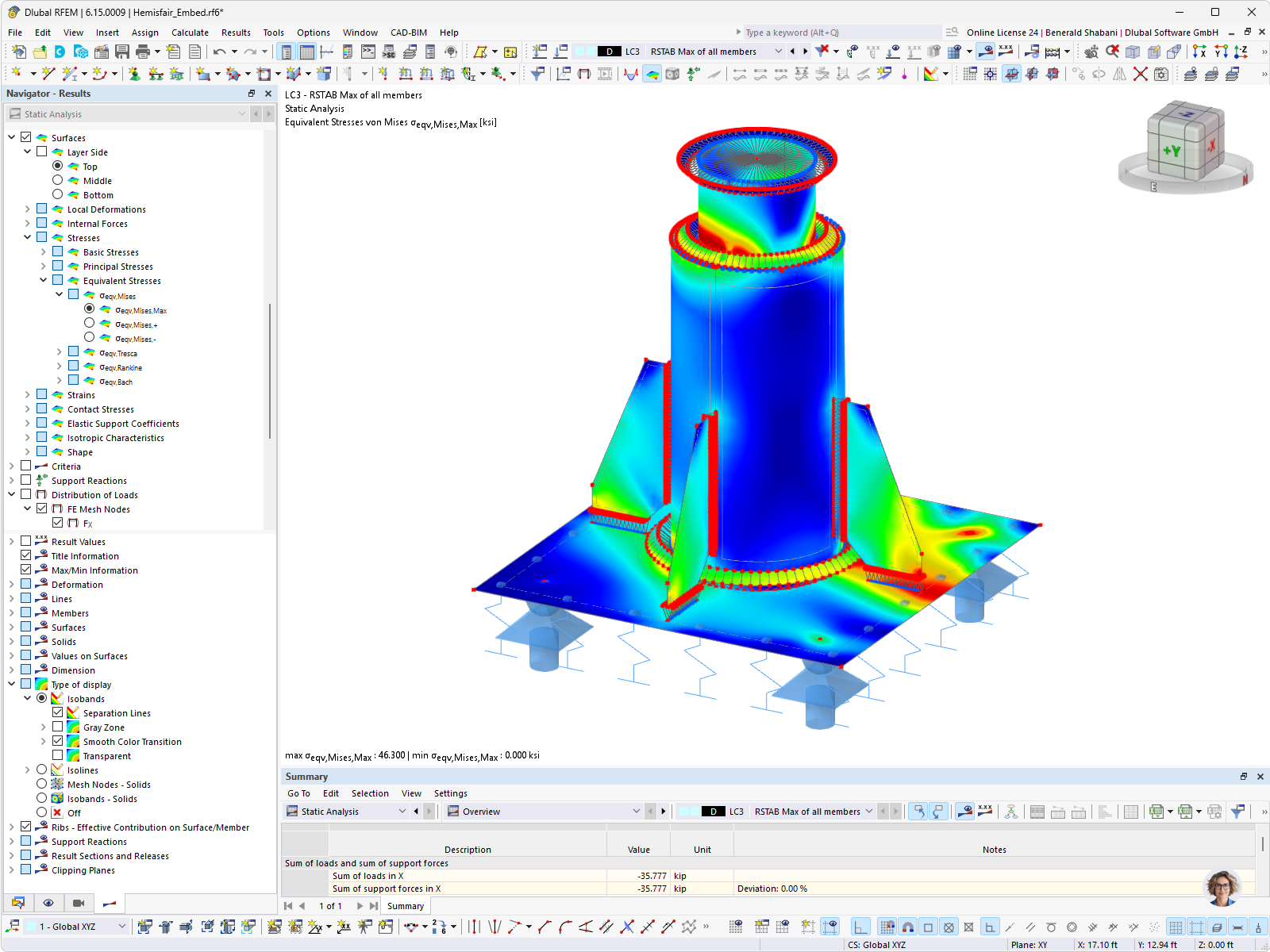

Отображение в RFEM результатов эквивалентных напряжений по фон Мизесу в базе колонны стальной конструкции.
На рисунке показаны результаты расчёта поверхностей на базе колонны стальной конструкции в RFEM. Цветовое представление визуализирует эквивалентные напряжения по фон Мизесу в опорной плите, колонне и прикреплённых подкладках. Таким образом можно распознать области с более высокими и более низкими напряжениями внутри компонента конструкции. © Novum Structures
Используется в
3D Модель
Скачивание невозможно
Проект заказчика / только просмотр
Подробнее о 3D модели
Спецификации
| Количество узлов | 2121 |
| Количество линий | 3158 |
| Количество стержней | 1304 |
| Количество поверхностей | 242 |
| Количество тел | 0 |
| Количество загружений | 3 |
| Количество сочетаний нагрузок | 0 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 0,278 t |
| Размеры (метрические) | 0,610 x 0,630 x 0,610 m |
| Размеры (имперские) | 2 x 2.07 x 2 feet |
