Украинская католическая церковь Св. Илии в Брэмптоне, провинция Онтарио, Канада

Проект заказчика

Строительное проектирование Moses Structural Engineers Inc.
Торонто, Канада
www.mosesstructures.com
Архитектор Zimmerman Workshop Architecture + Design
Нью-Йорк, США
www.zimmermanworkshop.com

Следующие данные относятся к самому большому куполу.

Длина: ~ 13 м | Ширина: ~ 13 м | Высота: ~ 23 м | Вес: 26 т
Количество узлов: 404 | Стержней: 691 | Сечений: 24

Ильинская церковь выполнена в архитектурном стиле, известном как ‘Бойко’, в западной части Украины. Отличительной особенностью этого стиля являются оригинальные покрытые медью купола, высотой 23 м до вершины и видимые с большого расстояния.

Конструкция и расчет

Конструкция представляет собой сочетание большепролетных стропил из клееного бруса и крупногабаритных твердых пиломатериалов. Большой открытый неф, пролетом 13 м в свету, служит опорой самого большого из пяти куполов.

Высота деревянной конструкции - более 23 м (примерно 7 этажей), от бетонного и каменного основания до базы верхнего креста. Покрытые медью купола возведены в комбинации клееной каркасной рамы и гнутоклееной фанеры. Самый большой из пяти куполов весит чуть менее 20 тонн и непосредственно несет клееную пространственную каркасную ферму пролетом 13 м х 13 м. Фермы наклонены вокруг оси по их длине и оставлены открытыми внутри нефа. Каждая ферма весит около 6 тонн.

Фермы опираются в четырех углах на массивные клееные колонны, которые вместе с диагональными связями рассчитаны на восприятие огромных боковых сил, возникающих при ветре на самом большом куполе. Эти колонны почти 6-метровой высоты создают неф без препятствий. Малые купола имеют подобную конструкцию.

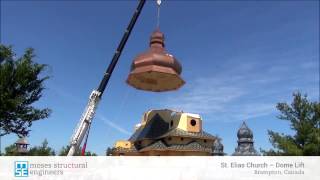

Основные рамы передают свои боковые усилия на поперечные стены из фанеры. Покрытые медью купола были собраны на земле, подняты с помощью 260-тонного крана и установлены в проектное положение.

Четыре купольные конструкции (две одинаковых) были заданы в виде 3D моделей в RSTAB и нагружены собственным весом, снегом и ветром. Параметрический анализ с использованием модели помог определить оптимальную геометрию основных куполов, ферм и диагональных связей.
