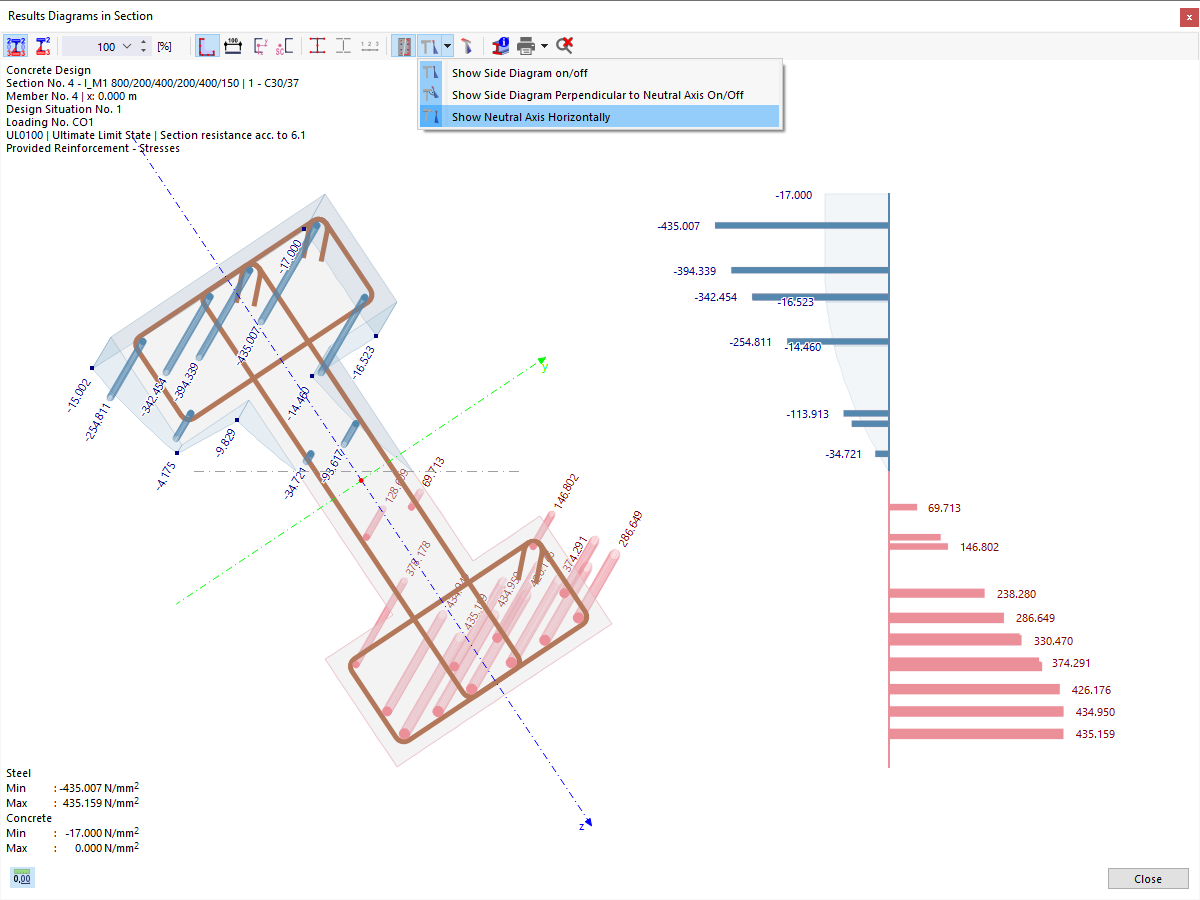

受力下的现有应力

混凝土截面上应力和应变分布的图形表示，包括钢筋和荷载影响。

该图展示了钢筋混凝土构件在荷载作用下的截面应力和应变的图形表示。通过三维和二维图像，清晰地展示混凝土截面和纵向钢筋在荷载作用下的应力和应变分布。

用于

2025-03-24

027048

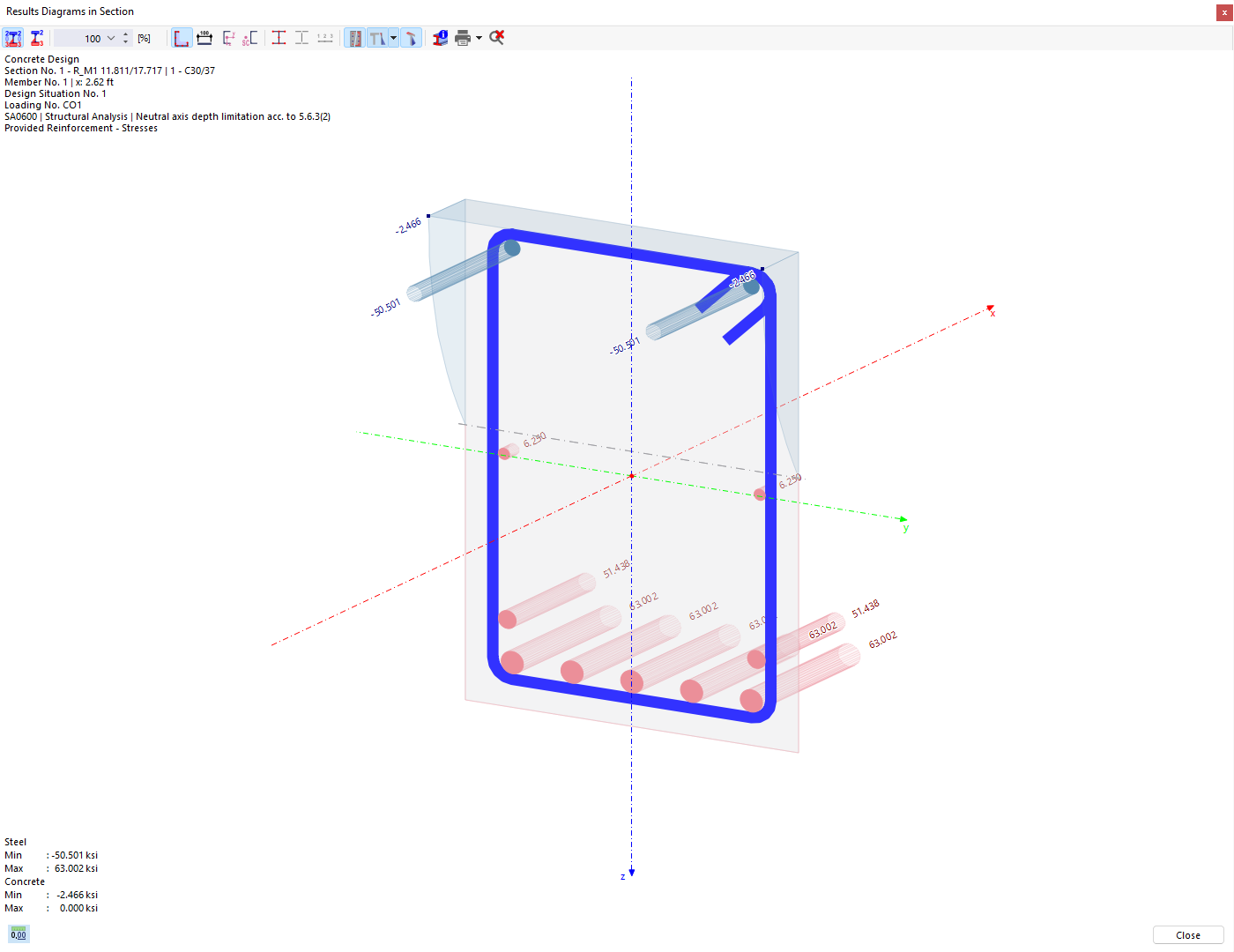

钢筋和混凝土截面的应力

混凝土截面在荷载作用下的应力和应变的可视化。

该图显示了混凝土截面以及钢筋的应力和应变的图形表示。应力以 3D 视图或 2D 图形形式说明。图中展示了不同荷载作用下纵向钢筋的应力和应变。图形表示根据设计细节结果树中选择的参数进行调整。

2025-03-24

027049

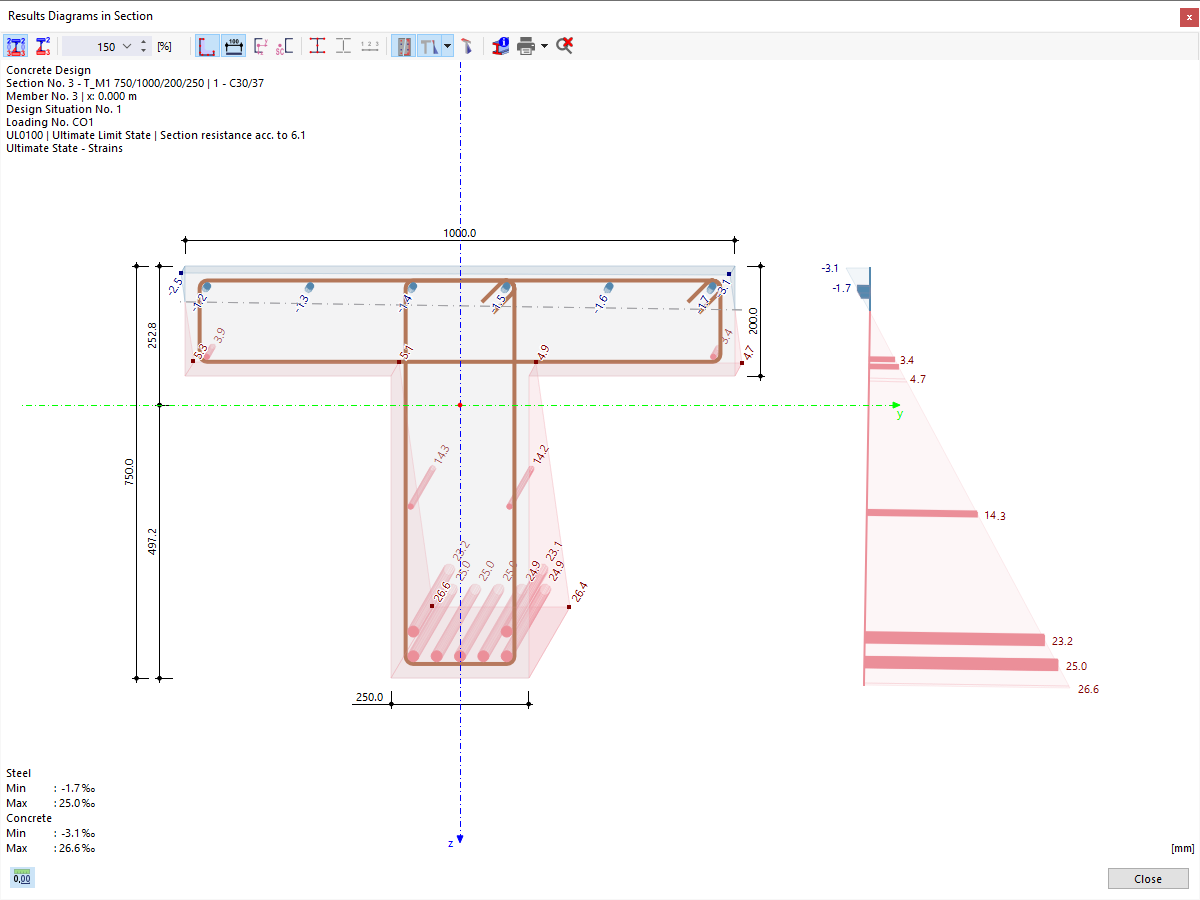

极限状态下的应变

图形输出用于分析混凝土截面和钢筋在荷载下的应力和应变

该图显示了混凝土在极限内力作用下的截面应力的详细图形输出。图中显示了混凝土截面和纵向钢筋中的应力和应变分布。应力图既有三维显示，也有二维图形，可用于详细分析。此类图形输出用于评估在不同荷载条件下的应力和应变。

2025-03-24

027050

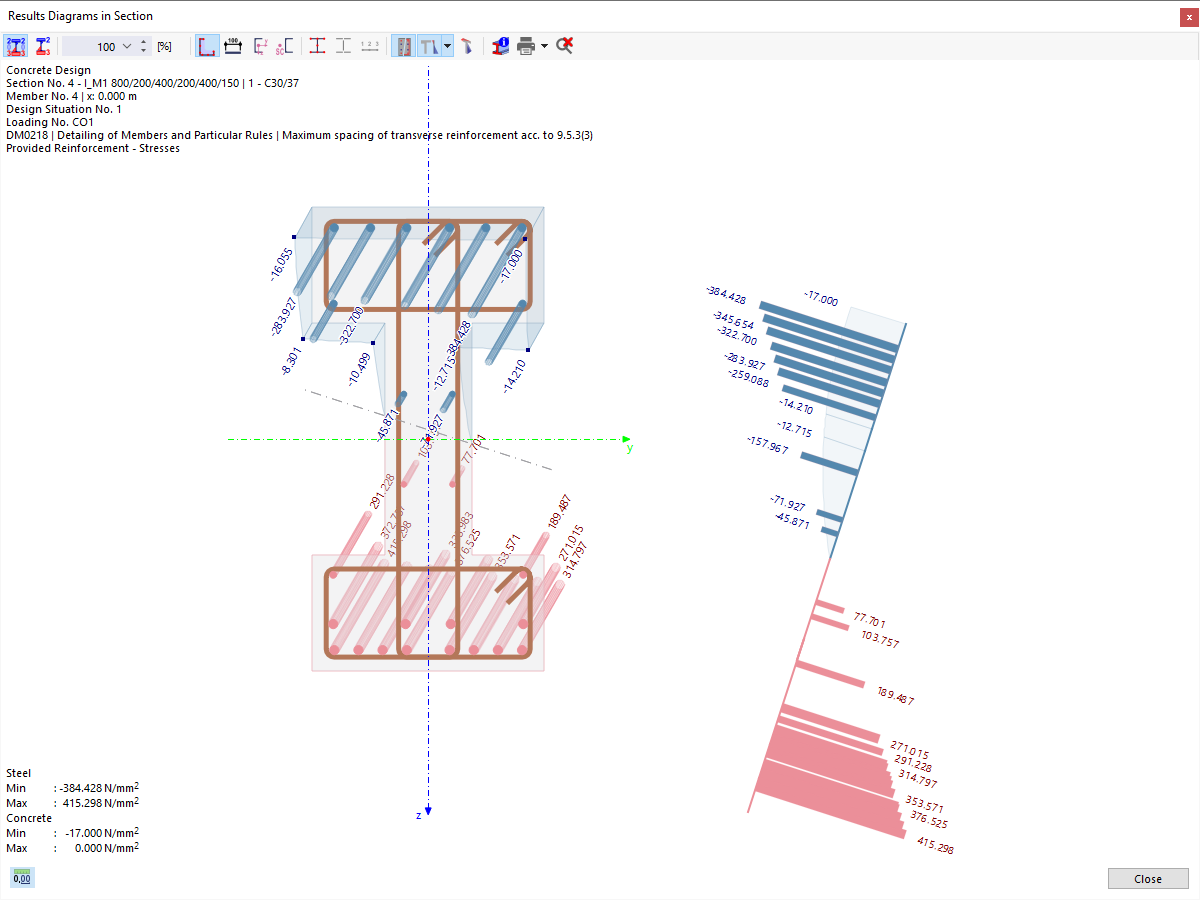

在荷载作用下钢筋和混凝土截面的应变

在荷载作用下混凝土钢筋中截面应力的三维显示

该图显示了混凝土截面和钢筋在荷载作用下的应力和应变分布。3D 应力视图和 2D 表示有助于可视化结果。钢筋中的应力分布是确保结构承载力的关键因素。图形表示允许对材料应力进行全面分析。
