Stahlfachwerkbinder Konstruktionsdetails

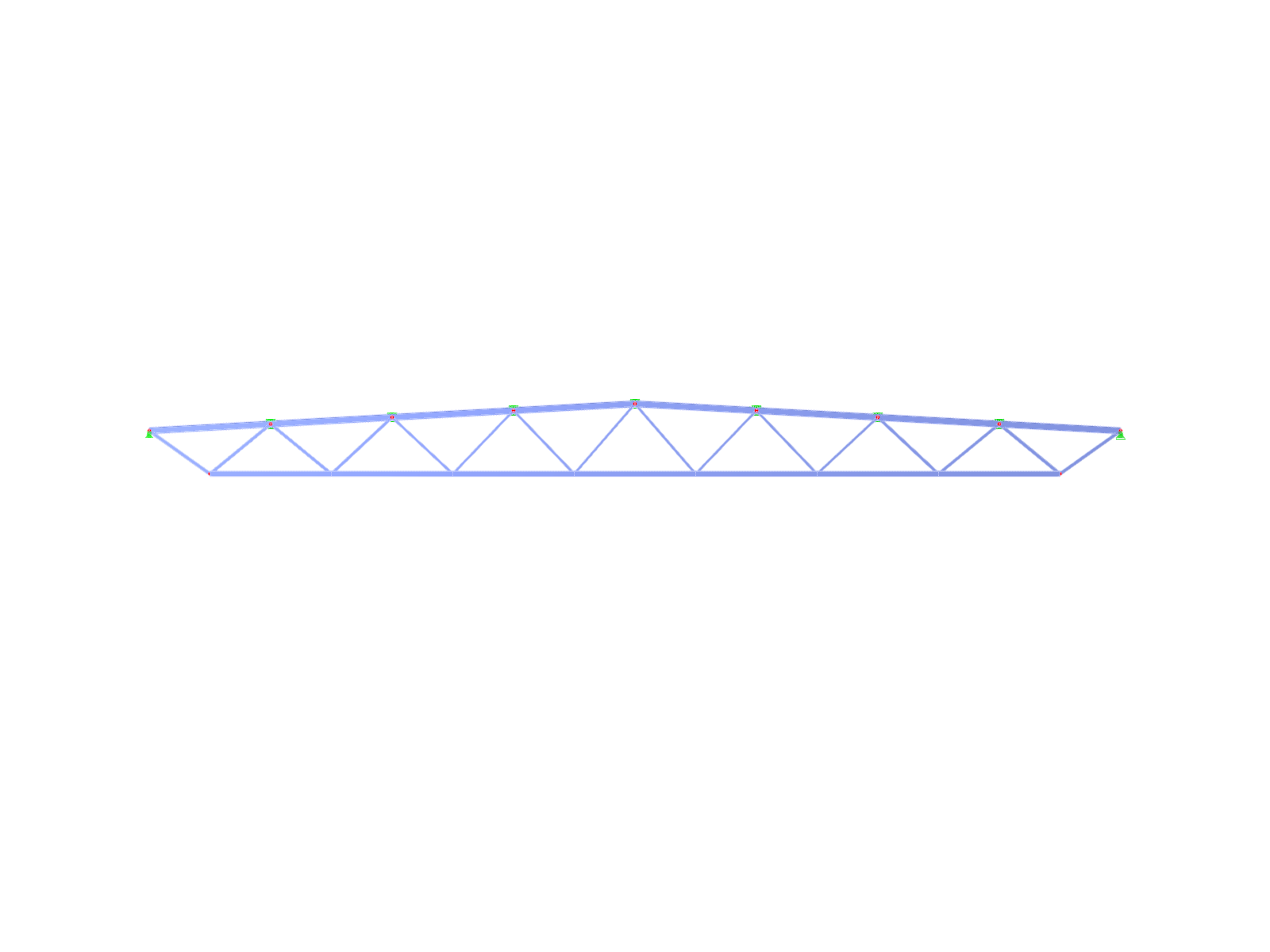

Detailansicht eines Stahlfachwerkbinders mit typischen Verbindungen und Verstrebungen.
Die Abbildung zeigt einen Stahlfachwerkbinder mit unterschiedlichen Verbindungsdetails und Verstrebungen. Zu sehen sind typische Bauteile und Knotenpunkte, die ein charakteristisches Merkmal von Fachwerkstrukturen im Stahlbau sind. Solche Konstruktionen bieten hohe Tragfähigkeit bei vergleichsweise geringem Gewicht. Die Nutzung solcher Binderelemente ist in großen Spannweiten und Hallenkonstruktionen von Bedeutung.
用于
3D 模型
详细说明
| 节点数目： | 17 |
| 线的数目 | 31 |
| 杆件数目： | 31 |
| 面的数目： | 0 |
| 实体数目 | 0 |
| 荷载工况数目 | 7 |
| 荷载组合数目 | 9 |
| 结果组合数目 | 0 |
| 总重量 | 4,469 t |
| 翘曲区域尺寸 | 36.000 x 2.600 x 0.000 m |
