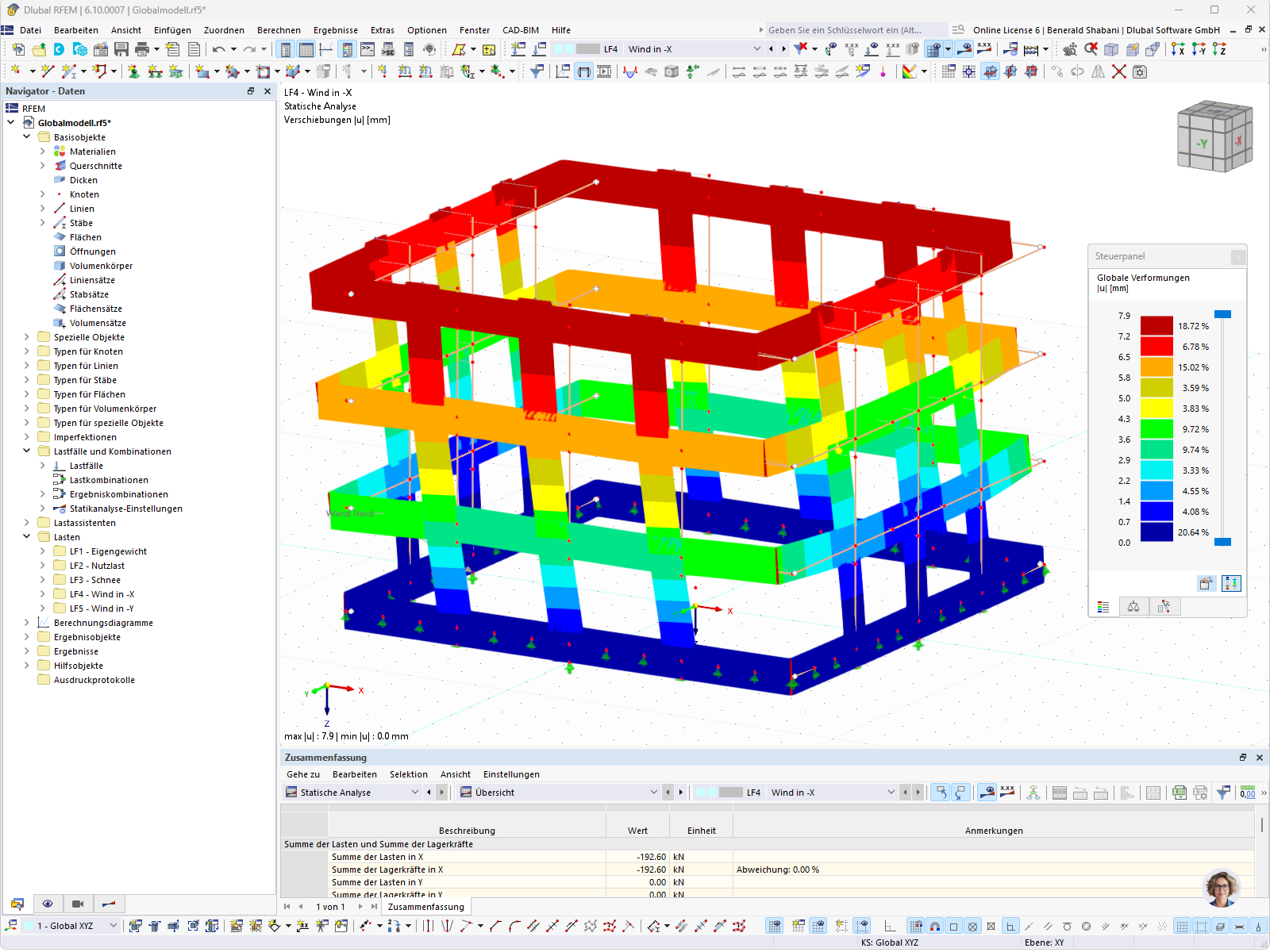

Verformungsbild des Holzrahmens in RFEM
Visualisierung der Verformung eines Holzrahmenmodells in einer CAD-Software.
Das Bild zeigt die Verformung eines Holzrahmens, die in einer strukturellen Analysesoftware modelliert wurde. Die Verformung wird durch eine grafische Darstellung hervorgehoben. Diese Analyse ist typisch für die Überprüfung der strukturellen Integrität und Sicherheit von Holzrahmen. Der Holzrahmen wird unter verschiedenen Lastbedingungen geprüft, um seine Stabilität zu gewährleisten. Foto von © Ingenieurbüro Wirth Haker.
用于
3D 模型
详细说明
| 节点数目： | 170 |
| 线的数目 | 204 |
| 杆件数目： | 204 |
| 荷载工况数目 | 5 |
| 结果组合数目 | 5 |
| 总重量 | 19,832 t |
| 翘曲区域尺寸 | 13.895 x 13.595 x 9.948 m |
| 软件版本 | 5.15.01 |
