基本信息行人和骑行天桥 18 米（支座间）支撑拱由层压胶合木制成，其他构件由结构实木制成风洞分析为了对木质行人和骑行天桥进行空气动力学评估，使用了 RWIND3 程序模拟。结果显示了结构周围的风速分布和流动模式。颜色图清楚地显示出结构上方气流显著加速以及下方涡流区域的形成。最大的风荷载集中在拱的迎风边缘。流线分析表明，气流部分穿透了桁架结构，说明其透气性良好。拱形有助于实现平滑流动，并减少湍流涡流的形成。该结构具有良好的空气动力学性能，风荷载分布均匀。

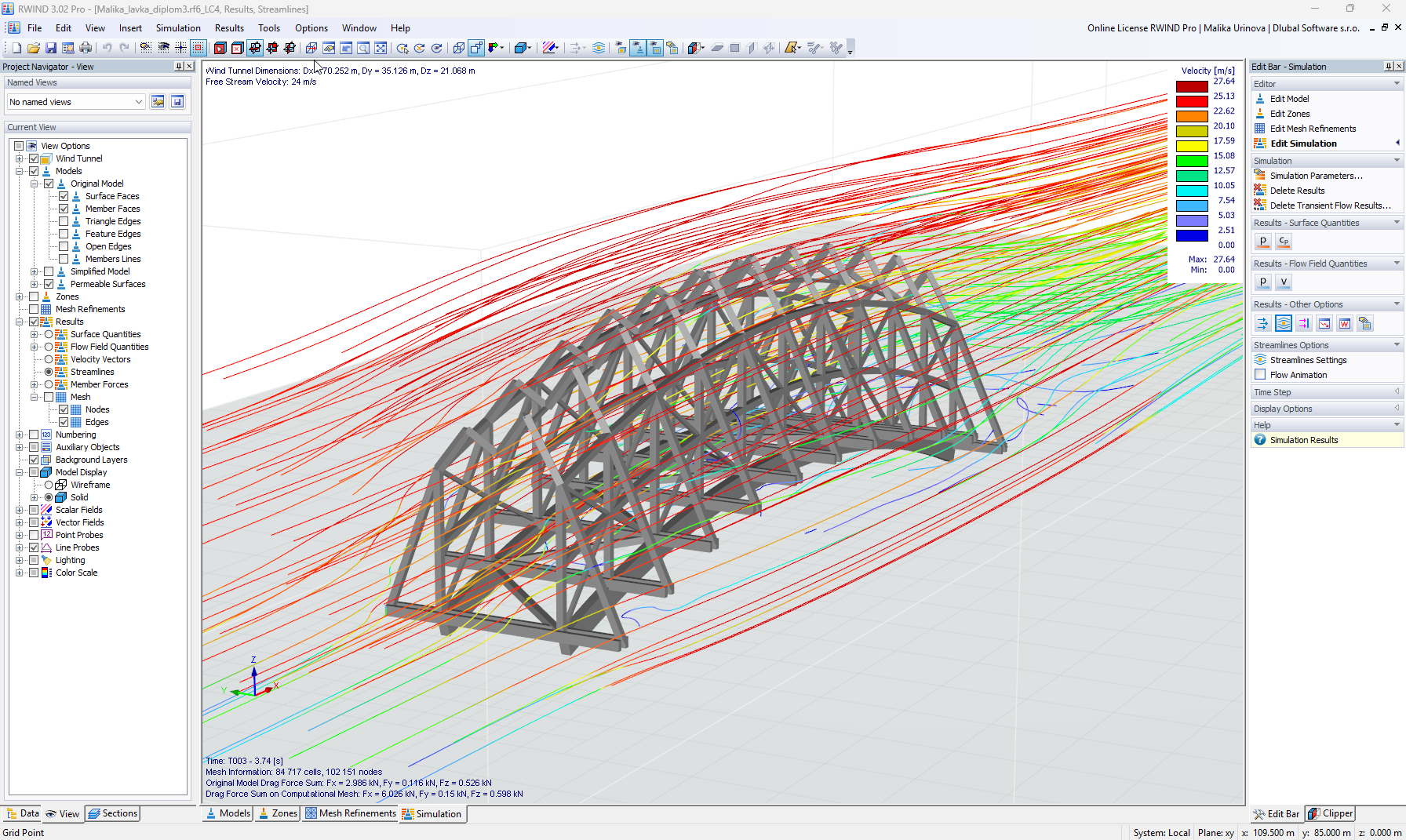

RWIND 3 模拟行人自行车桥的风洞试验，显示气流模式和风荷载分布。

该图展示了使用 RWIND3 对一座人行和自行车桥进行的风洞模拟分析。该桥的拱架由胶合木制成，其他结构部件为实木。模拟结果显示了风速分布和流动形态，特别是结构上方的风速显著加快，并在结构后方形成漩涡区。最大风荷载位于迎风面的拱边。流线图表明部分气流穿过结构，显示出良好的空气动力性能。
