结果图：面上的所需配筋

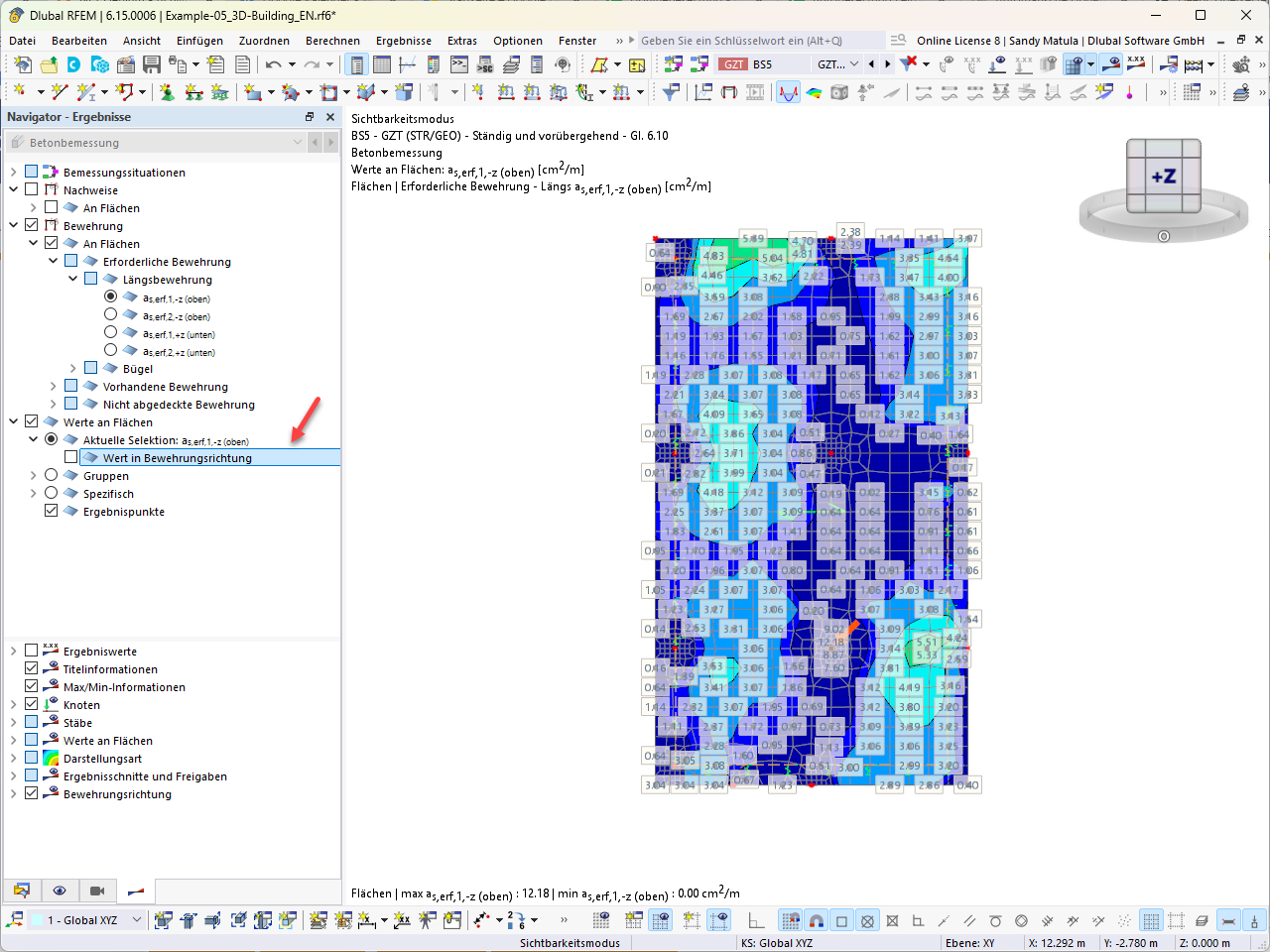

在结构设计软件中以色标和数值显示面单元所需纵向钢筋的图形表示。

该图示展示了荷载工况 BS5 - GZ1 (STR/GEO) 在“持续和瞬态”阶段按照公式 6.10 进行的混凝土设计的图形结果。重点在于确定面单元上所需的钢筋，其中显示了纵向评估 as,erf1,z（上部）的数值，单位为 cm²/m。导航器列出了各种评估选项，例如纵向钢筋、现有钢筋以及箍筋；此处“配筋方向上的数值”选项被停用。有限元面上的等值线和数值直观展示了钢筋数量的分布，其中标出的最大值为 12.18 cm²/m。
