RFEM中莫利诺大桥的全局变形

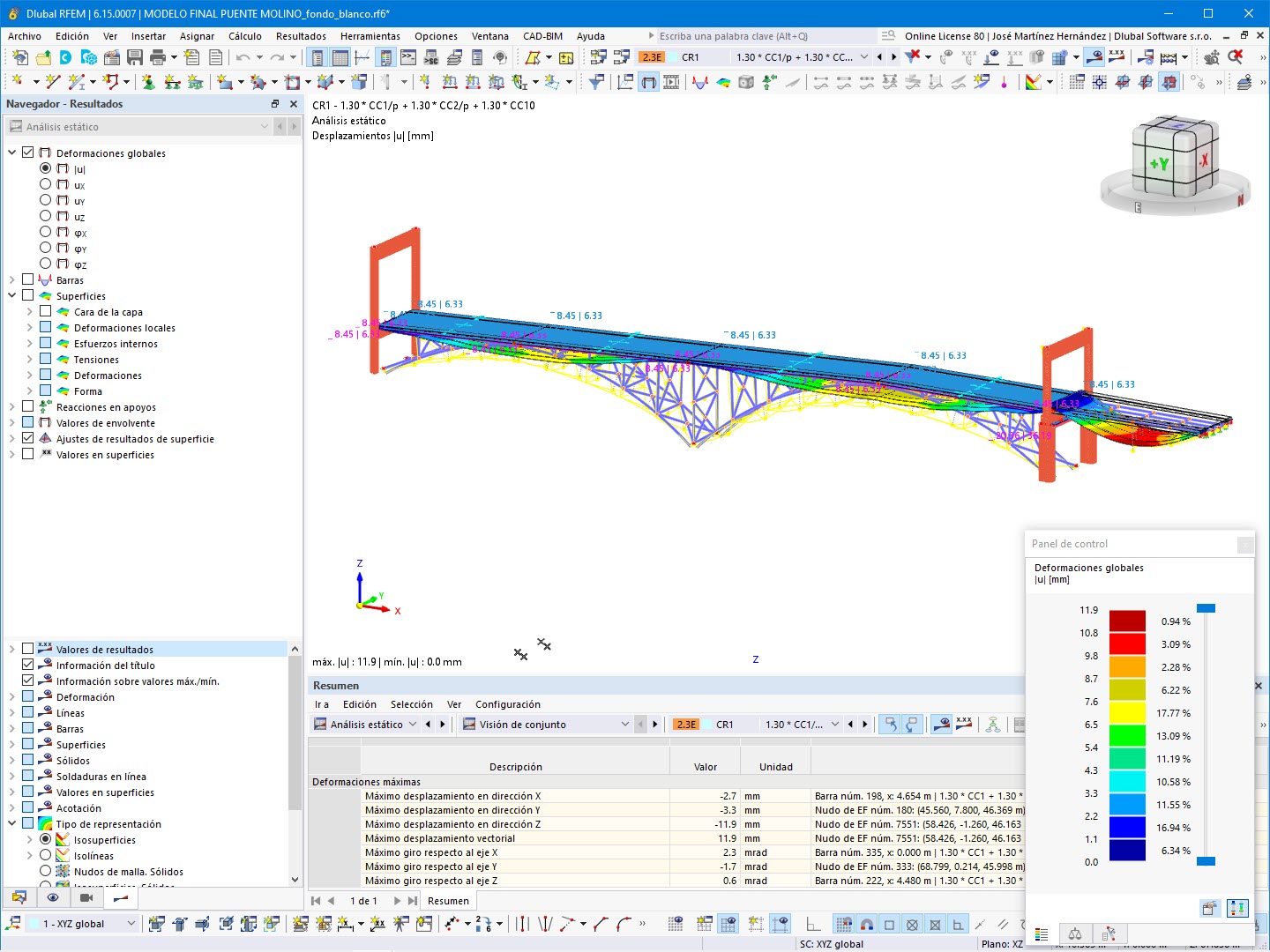

桥梁Molino以RFEM计算的全局变形（mm）可视化，显示结果组合中的最大位移

RFEM 的 Molino 桥模型显示了结果组合 CR1 的整体变形，该组合定义为 1.30 * CC1/p + 1.30 * CC2/p + 1.30 * CC10。面上以等值线表示的形式显示 Z 方向最大位移为 11.9 mm，最大矢量位移为 11.9 mm。汇总表列出了 X、Y 和 Z 方向的最大位移，以及绕 X、Y 和 Z 轴的最大转角，并引用了相应的节点和杆件。控制面板以 mm 为单位显示整体变形的色阶。结果导航器显示整体变形、支座反力和面值的已激活选项。
