RFEM 中吊杆连接处的等效应力

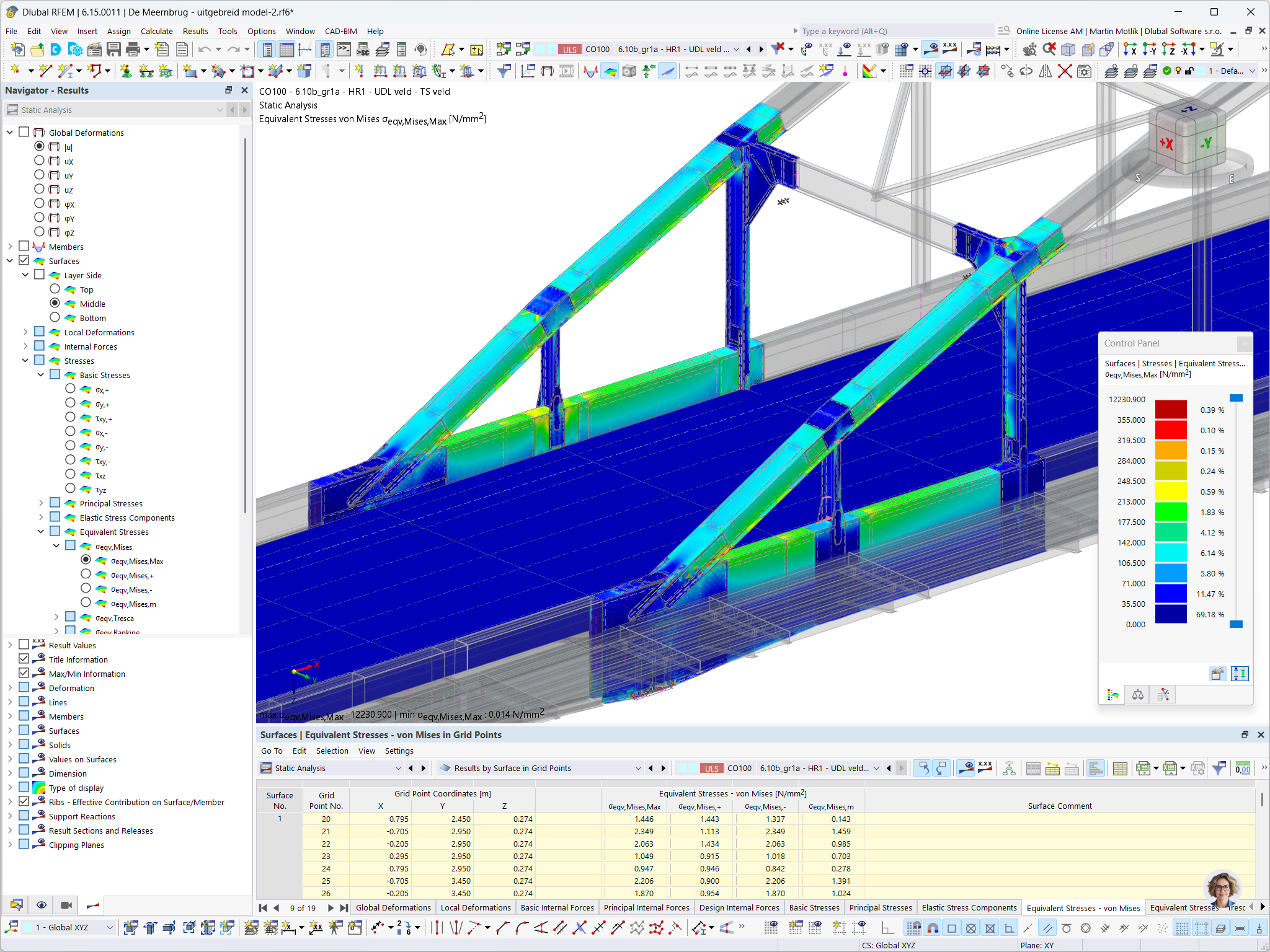

RFEM 中钢拱桥吊杆与横梁连接处的 von Mises 等效应力
梁托、主梁与桥面之间连接区域的等效应力。详细子模型直接嵌入整体模型中，因此应力直接由整体荷载组合得出，无需手动传递内力。模型 © Witteveen+Bos | 截图 © Dlubal Software
3D 模型
详细说明
| 节点数目： | 91189 |
| 线的数目 | 68997 |
| 杆件数目： | 52910 |
| 面的数目： | 3690 |
| 实体数目 | 0 |
| 荷载工况数目 | 393 |
| 荷载组合数目 | 50 |
| 结果组合数目 | 102 |
| 总重量 | 2757,414 t |
| 翘曲区域尺寸 | 181.240 x 20.656 x 19.540 m |
