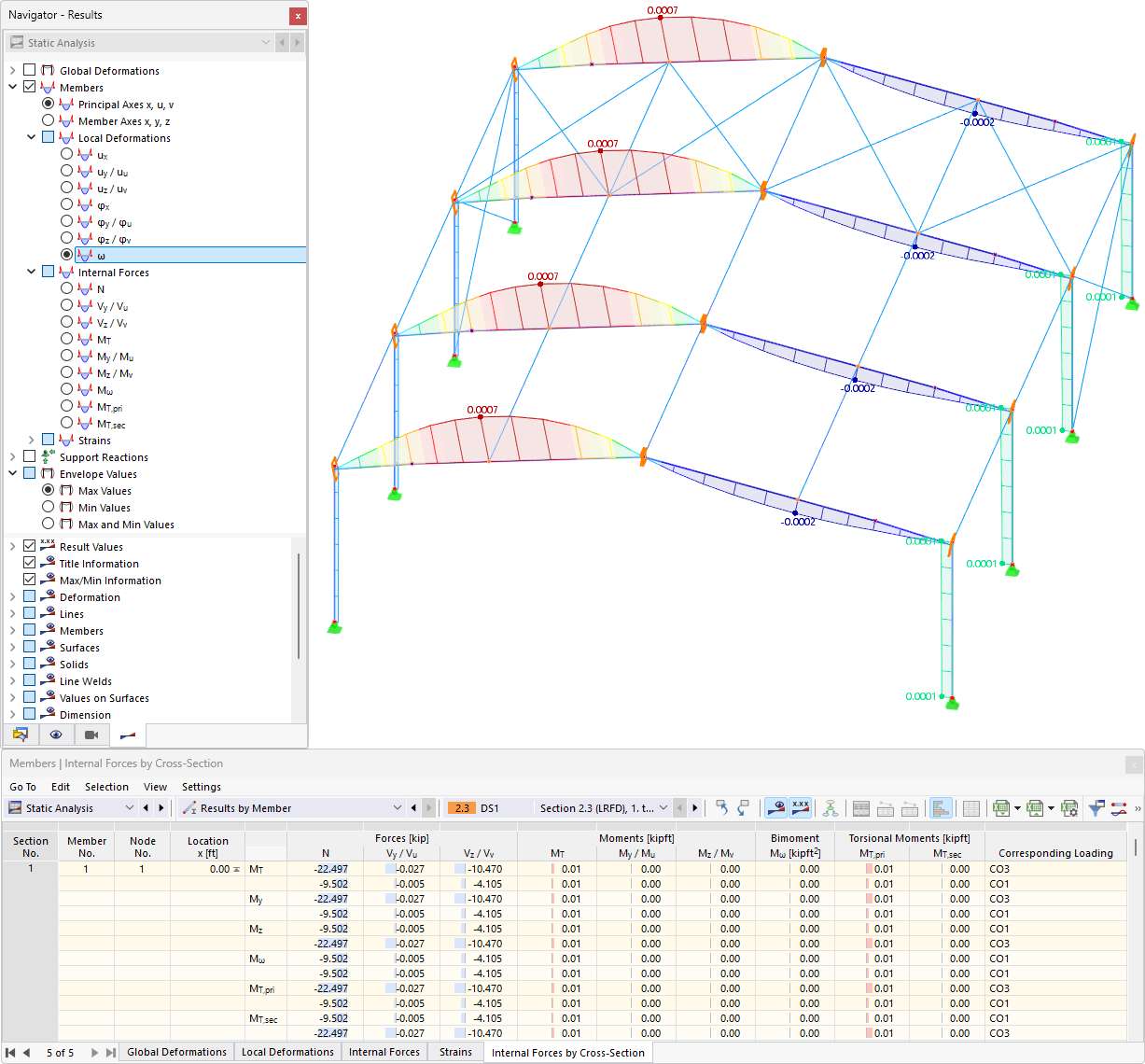

扭转翘曲分析的结果在图形和表格中显示
图中显示了一个三维杆系结构，其中局部变形 ω（扇性坐标）的彩色变形面最大值介于 0.0007 至 −0.0002 之间。在导航器“导航器 – 结果”中，结构“结构分析”已展开，包含全局变形、局部变形、内力、支座反力和结果包络等分支，其中“ω”和“最大值”已激活。下方结果表“逐截面内力”列出了杆件 1 在位置 x = 0.00 ft 处的内力 N、Vy/Vu、Vz/Vv、MT、My/Mu、Mz/Mv 以及双力矩 Mu 和扭矩 MT,pri 与 MT,sec，单位分别为 kip 和 kipft。相应的荷载组合 LK1 和 LK3 已分配给各行。页脚提供诸如全局变形、变形和逐截面内力等选项卡。
