Il programma standalone RX ‑ TIMBER offre la possibilità di ottimizzare il controvento laterale-torsionale. Con questa selezione, il programma determina iterativamente la lunghezza minima richiesta del controvento laterale-torsionale.

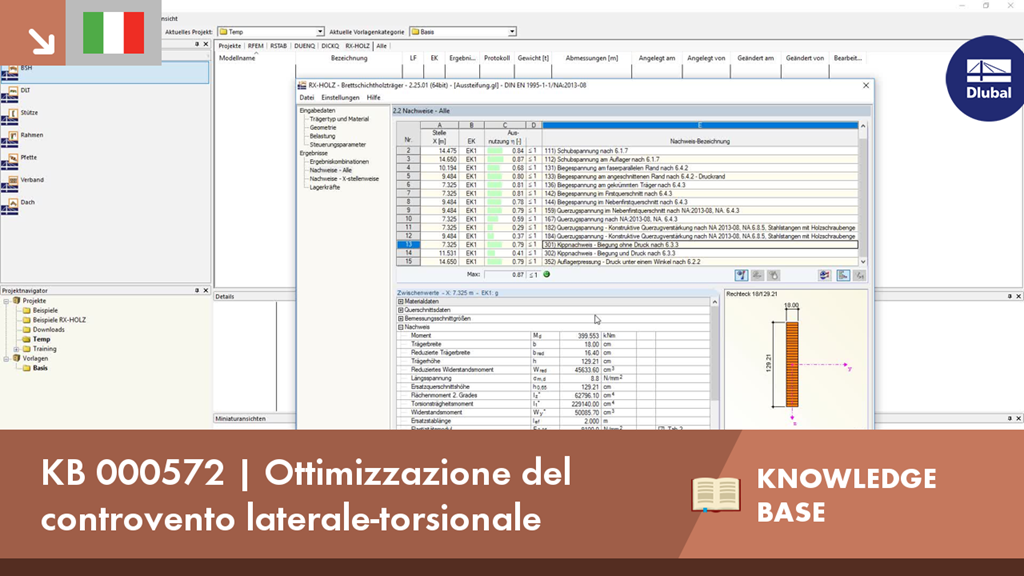

KB 000572 | Ottimizzazione del controvento laterale-torsionale
