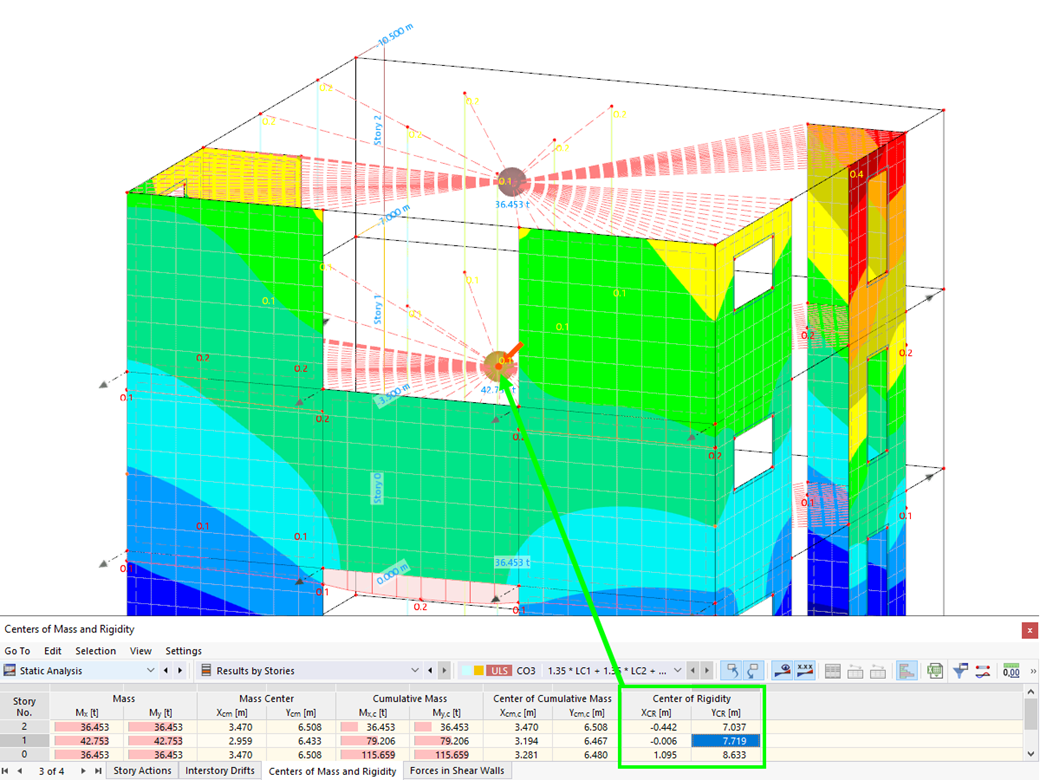

Hai attivato l'add-on Modello edificio ? Molto bene! È quindi possibile visualizzare il centro di rigidezza in una tabella e un grafico. Usalo per la tua analisi dinamica, ad esempio.
Hai delle domande?
2024-10-23
Corso di formazione online
2024-11-13
Corso di formazione online
2024-11-20
Corso di formazione online
Caratteristiche del prodotto
Durata: 00:00:00 min
Durata: 01:04:39 min
Durata: 00:52:59 min
Durata: 01:04:22 min
Durata: 01:12:10 min
Durata: 01:07:48 min
Durata: 00:01:55 min
Durata: 00:00:55 min
Durata: 00:47:52 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
L'articolo 4.1.8.7 del National Building Code of Canada (NBC) 2020 fornisce una procedura chiara per i metodi di analisi dei terremoti. Il metodo più avanzato, la procedura di analisi dinamica nell'articolo 4.1.8.12, dovrebbe essere utilizzato per tutti i tipi di struttura ad eccezione di quelli che soddisfano i criteri di cui al punto 4.1.8.7. Il metodo più semplicistico, la procedura della forza statica equivalente (ESFP) nell'articolo 4.1.8.11, può essere utilizzato per tutte le altre strutture.
L'analisi sismica è possibile in RFEM 6 utilizzando gli add-on Analisi modale e Analisi con spettro di risposta. Una volta eseguita l'analisi spettrale, è possibile utilizzare l'add-on Modello edificio per visualizzare le azioni dei piani, i drift degli interpiani e le forze nelle pareti di taglio.
Building Model è uno degli add-on di soluzioni speciali in RFEM 6. È uno strumento vantaggioso per la modellazione, con il quale i piani degli edifici possono essere creati e manipolati facilmente. Building Model può essere attivato all'inizio del processo di modellazione e successivamente.
L'utilizzo di ASCE 7-22 per i calcoli del carico del vento in RFEM e RWIND comporta diversi passaggi specifici per garantire che i progetti strutturali soddisfino gli ultimi standard forniti dall'American Society of Civil Engineers. Ecco una guida passo dopo passo su come incorporare le disposizioni del carico del vento ASCE 7-22 nelle simulazioni RFEM e RWIND:
È possibile trascurare le aperture con una determinata area nel calcolo del modello dell'edificio. Questa funzione può essere attivata nelle impostazioni globali dei piani dell'edificio. Apparirà un messaggio di avviso che informa che le aperture sono state trascurate.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
Per gli elementi nei modelli di edifici, sono disponibili diversi strumenti di modellazione:
- Linea verticale
- Colonna
- Parete
- Asta della trave
- Soffitto rettangolare
- Lastra poligonale
- Apertura rettangolare nel soffitto
- Apertura poligonale del soffitto
Questa funzione consente di definire elementi sul piano terra (ad esempio, un layer di sfondo) con la creazione di elementi multipli associati nello spazio.
Utilizzando il tipo di piano " Solo trasferimento del carico ", è possibile creare solai senza considerare l'effetto di rigidezza dentro e fuori dal piano. Questo tipo di elemento raccoglie i carichi sul soffitto e li trasferisce agli elementi portanti del modello 3D. Ciò offre la possibilità di simulare componenti secondari come griglie ed elementi di distribuzione del carico simili nel modello 3D senza ulteriori effetti.
