Domanda
Perché ottengo risultati diversi per lo stesso giunto con piastra di estremità in RF-/JOINTS Steel - DSTV e RF-/JOINTS Steel - Rigid?
Risposta:
Oltre agli errori di immissione della geometria, questa discrepanza è solitamente causata da una diversa base di calcolo di entrambi i moduli aggiuntivi.

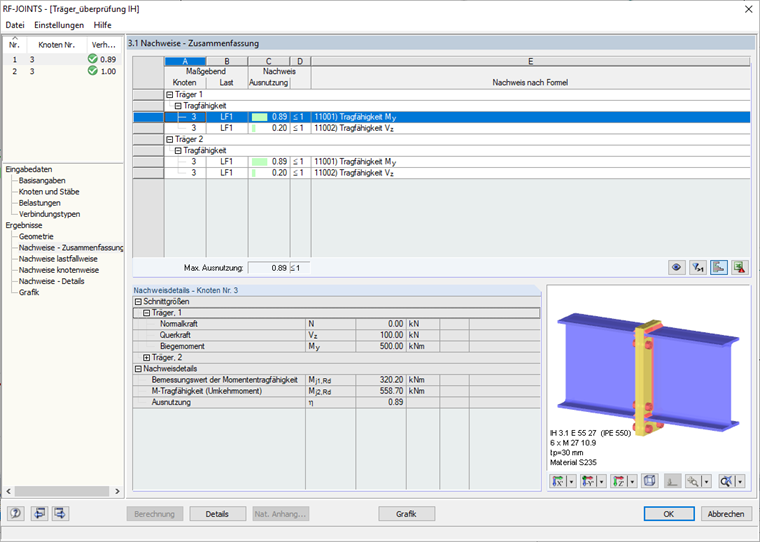

La verifica di un giunto con piastra di estremità con il modulo aggiuntivo RF-/JOINTS Steel - DSTV viene eseguita confrontando gli stati limite ultimi salvati con le forze interne di progetto. Le resistenze sottostanti sono prese dalle attuali linee guida DSTV.

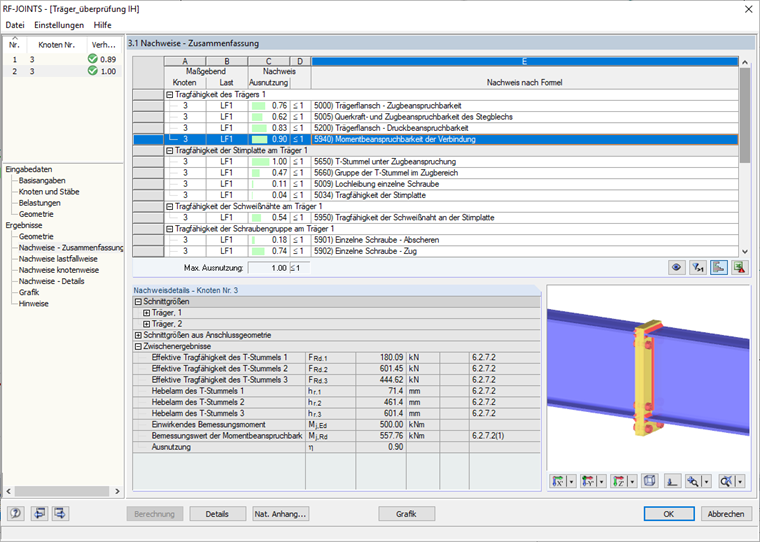

Quando si utilizza il modulo aggiuntivo RF-/JOINTS Steel - Rigid, le resistenze del giunto di vengono calcolate secondo DIN EN 1993-1-8 mediante il metodo dei componenti. Pertanto, è possibile influenzare direttamente i risultati tramite le impostazioni effettuate.

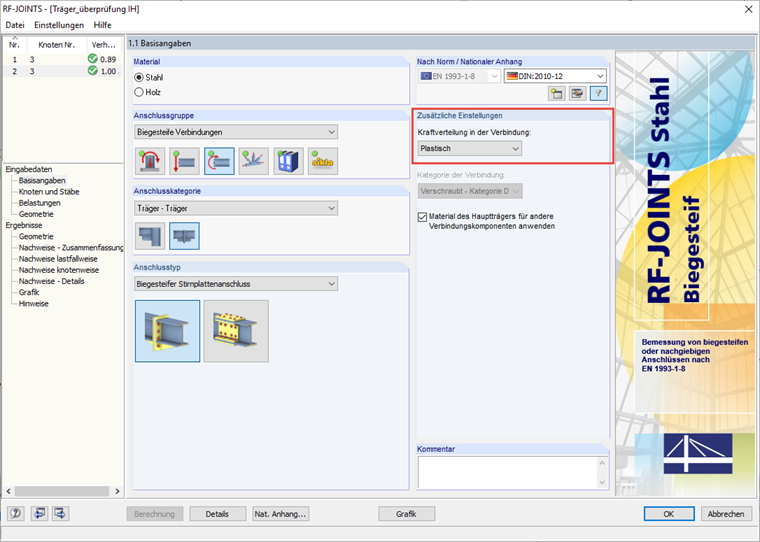

In questo caso, viene utilizzata come base una distribuzione elastica delle forze dei bulloni. Selezionando la distribuzione plastica della forza nel giunto, è possibile attivare capacità di carico aggiuntive. Questi sono già inclusi negli stati limite ultimi secondo le linee guida DSTV.
Al fine di ottenere risultati comparabili tra i due moduli aggiuntivi, è necessario applicare la distribuzione plastica della forza per il calcolo. Inoltre, è necessario prestare attenzione alla corretta modellazione della geometria del giunto.
