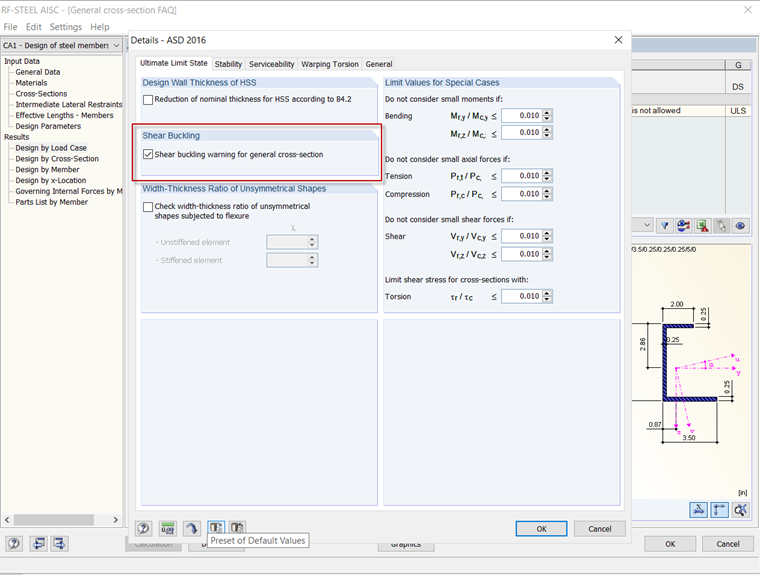

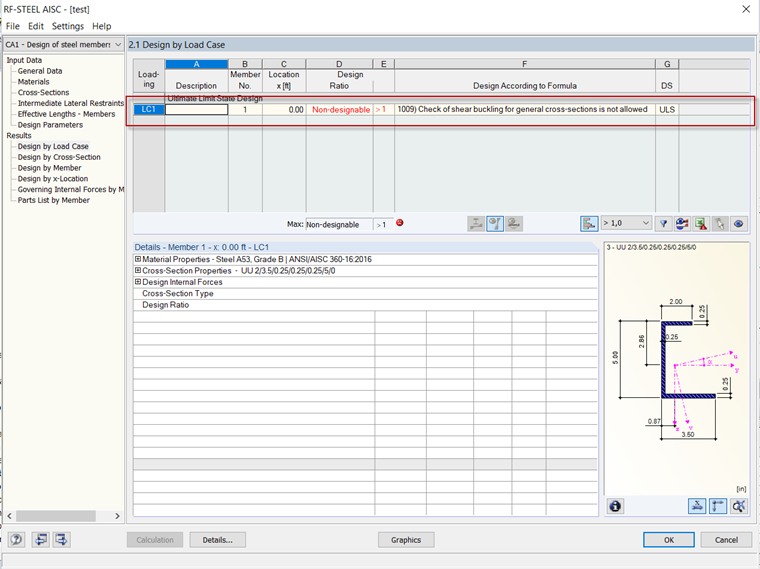

Quando si progettano sezioni trasversali generali nel modulo aggiuntivo RF‑STEEL AISC, viene visualizzato un messaggio "Non progettabile" per il rapporto di progetto. Le sezioni trasversali generali sono definite nel programma come sezioni trasversali definite dall'utente o forme che non sono incluse nella specifica. Tuttavia, alcune sezioni trasversali definite dall'utente possono essere progettate in determinate condizioni. Il messaggio di avviso viene visualizzato perché l'instabilità per taglio non è prevista per la sezione trasversale generale nell'AISC 360‑16 [1] Capitolo G. Ulteriori informazioni su questo argomento sono disponibili nel manuale RF‑STEEL AISC collegato di seguito.
Domanda
Il modulo aggiuntivo RF‑STEEL AISC mostra risultati non progettabili per le sezioni trasversali generali a causa delle verifiche di instabilità per taglio secondo il capitolo G. Come posso risolvere questo problema?
