Risposta:

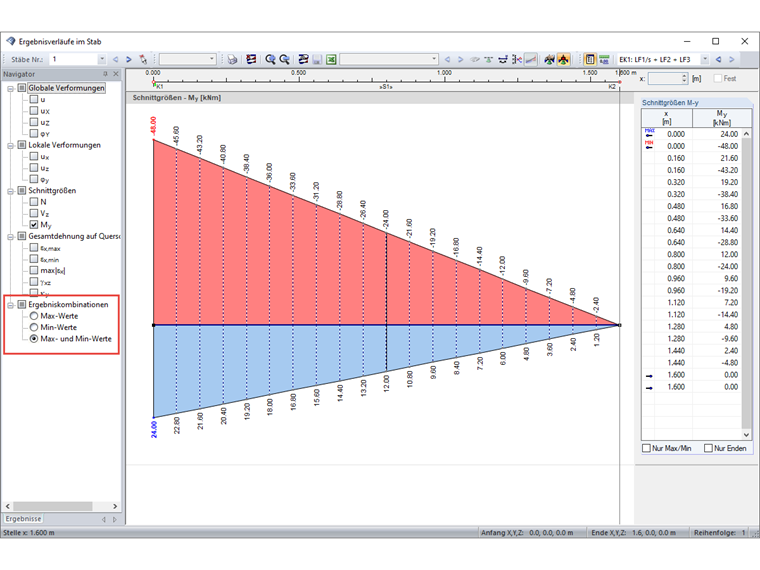

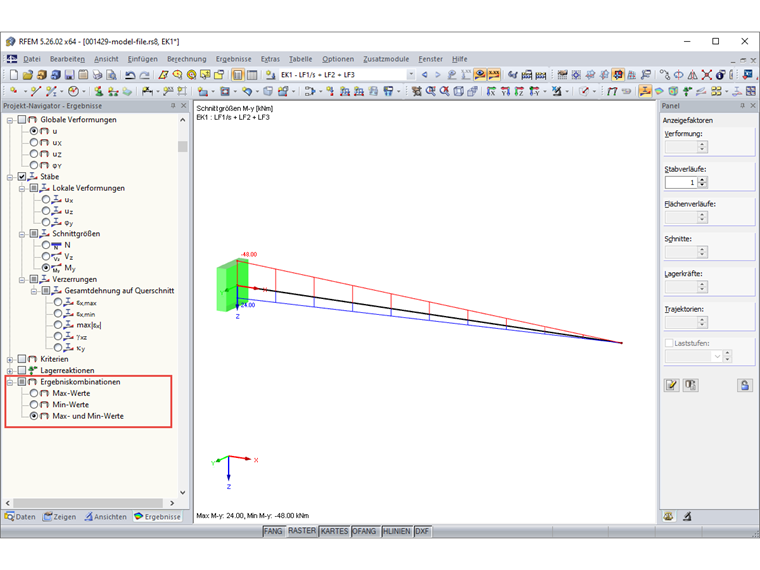

Se si desidera visualizzare solo le forze interne minime o massime nel diagramma dei risultati, è possibile trovare l'opzione per passare a esse nel navigatore del diagramma dei risultati in basso.
Diagramma dei risultati Combinazione dei risultati Min/Max
È possibile disattivare le forze interne minime durante la visualizzazione di un diagramma dei risultati in modo che siano visualizzati solo i valori massimi?
