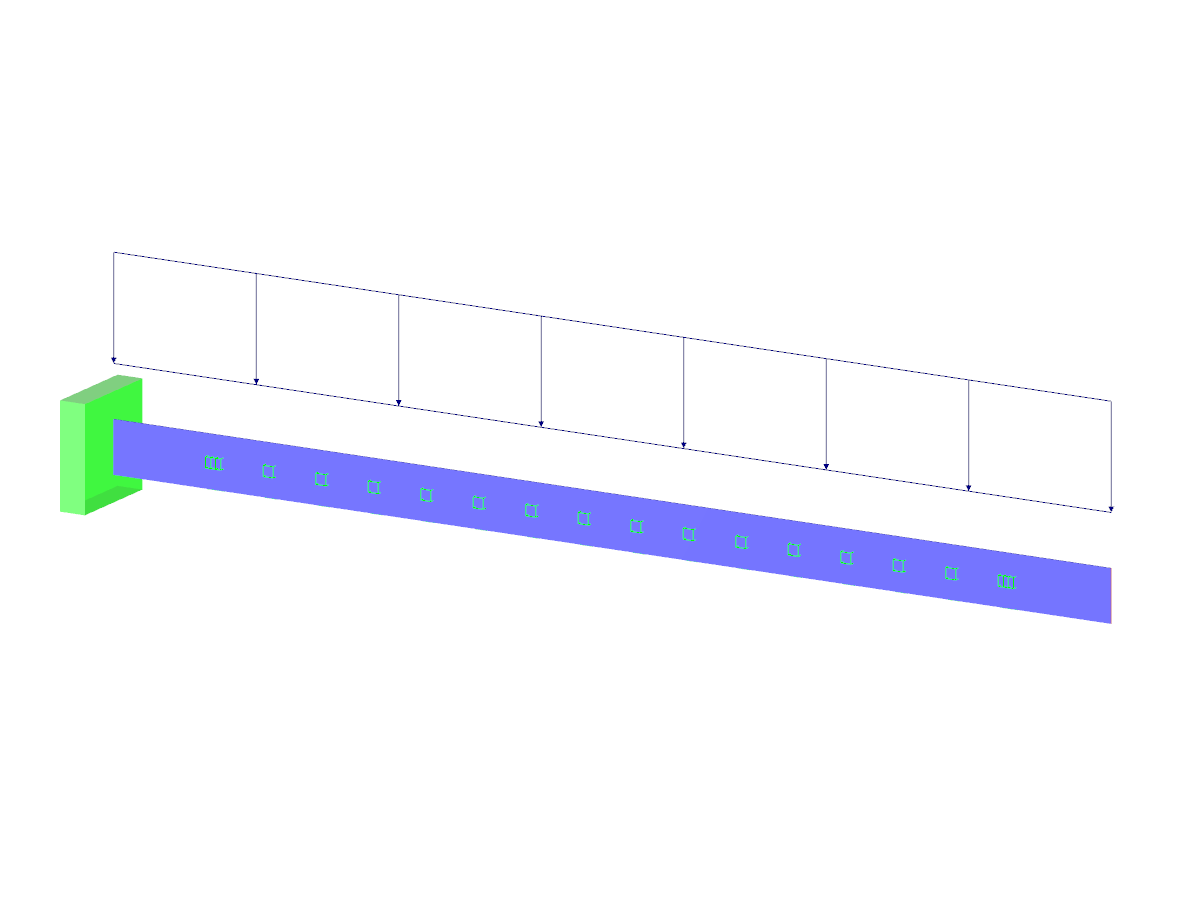

Uno sbalzo da una sezione trasversale rettangolare giace sulla fondazione elastica Winkler e caricato dal carico distribuito. Calcolo dell'inflessione massima e del momento flettente massimo.
Esempio di verifica 000002 | 1
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Dimensioni | 4.098 x 0.195 x 0.195 m |
| Versione del programma | 5.03.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
