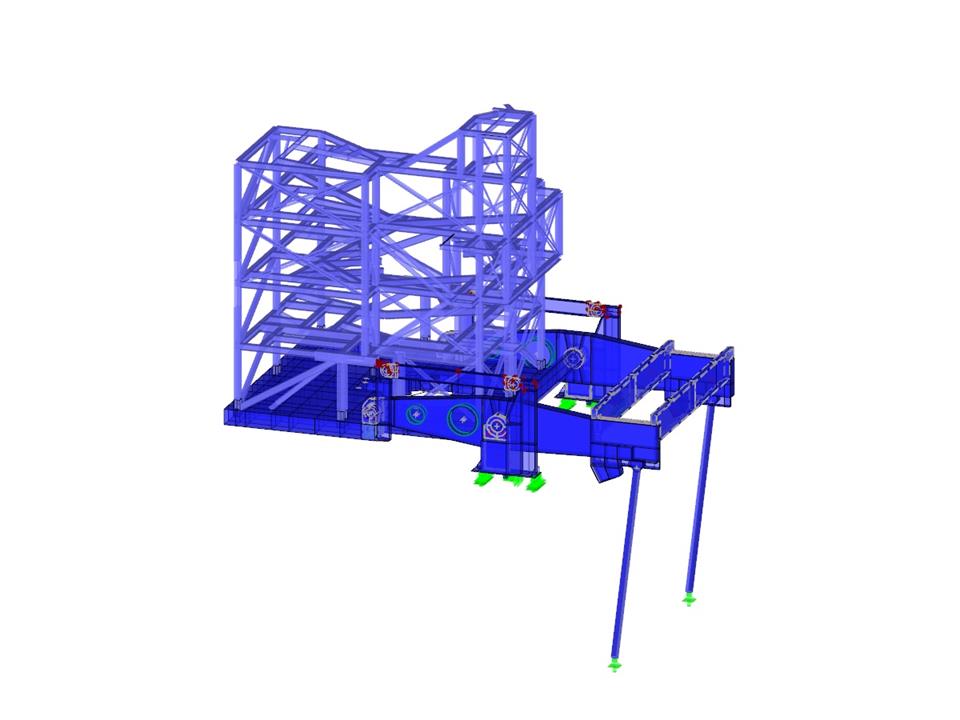

Tavolo elevatore in acciaio
Numero di nodi | 6980 |
Numero di linee | 9353 |
Numero di aste | 1703 |
Numero di superfici | 2845 |
Numero di solidi | 182 |
Peso totale | 239,294 t |
Dimensioni | 18.630 x 11.279 x 21.895 m |
Versione del programma | 4.06.00 |
Il coefficiente θ è calcolato come segue:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
Il modello dell'edificio è calcolato in due fasi:
- Calcolo 3D globale dell'intero modello, in cui le solette sono modellate come un piano rigido (diaframma) o come un piano flettente
- Calcolo 2D locale dei singoli piani
Dopo il calcolo, i risultati delle colonne e delle pareti dal calcolo 3D e i risultati delle solette dal calcolo 2D sono combinati in un unico modello. Ciò significa che non è necessario passare dal modello 3D ai singoli modelli 2D delle solette. L'utente lavora solo con un modello, risparmia tempo prezioso ed evita possibili errori nello scambio manuale di dati tra il modello 3D e i singoli modelli 2D del piano.
Le superfici verticali nel modello possono essere suddivise in pareti di taglio e travi parete. Il programma genera automaticamente le aste dei risultati interni da questi oggetti parete, in modo che possano quindi essere utilizzate secondo la norma desiderata in Verifica calcestruzzo.
