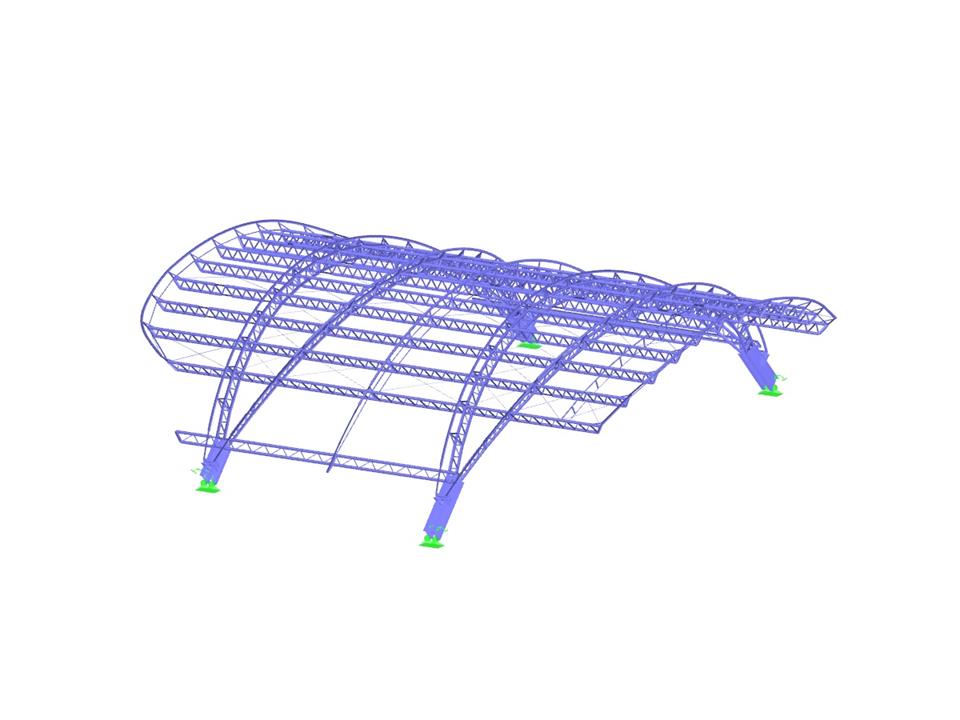

Struttura del tetto in acciaio
Impossibile scaricare
Progetto cliente / Solo per visualizzazione
Numero di nodi | 2620 |
Numero di aste | 4620 |
Numero di casi di carico | 19 |
Nr. di combinazioni di carico | 6165 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 118,761 t |
Dimensioni | 39.511 x 45.242 x 11.899 m |
Versione del programma | 8.19.01 |
L'instabilità flesso-torsionale (LTB) è un fenomeno che si verifica quando una trave o un'asta strutturale è soggetta a flessione e l'ala compressa non è sufficientemente supportata lateralmente. Ciò porta ad una combinazione di spostamento laterale e torsione. È una considerazione critica nella progettazione di elementi strutturali, in particolare in travi e travi sottili.
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
Con il componente "Piastra di base", si progettano collegamenti della piastra di base con ancoraggi gettati in opera. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
