Modello utilizzato in

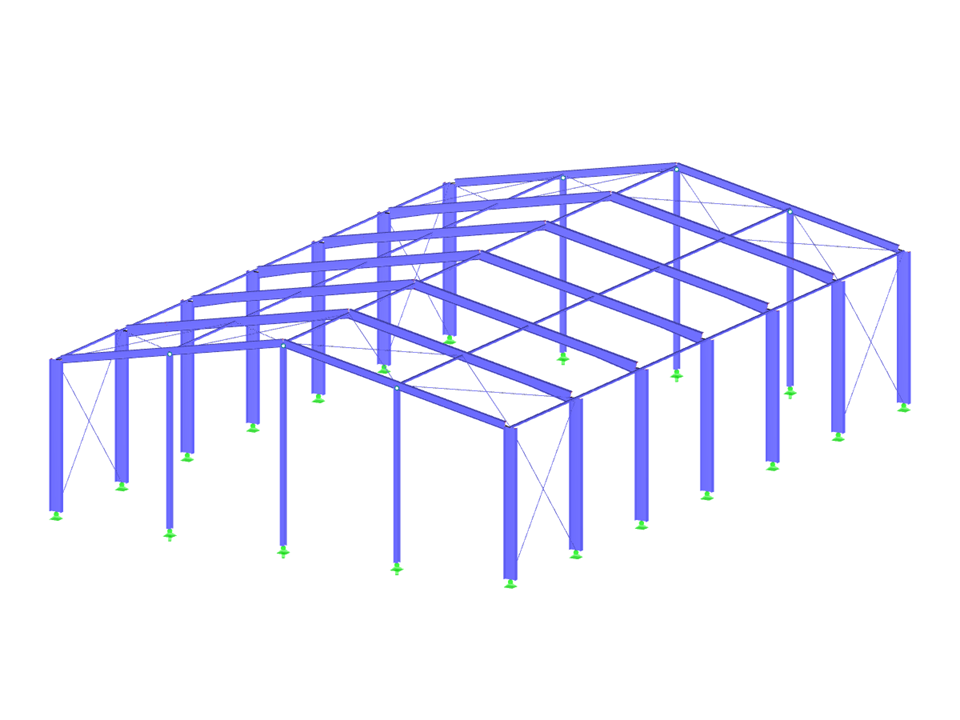

Capannone in acciaio
Numero di nodi | 65 |
Numero di linee | 112 |
Numero di aste | 112 |
Peso totale | 19,421 t |
Dimensioni (metriche) | 20.024 x 30.024 x 8.012 m |
Dimensioni (imperiali) | 65.7 x 98.5 x 26.29 feet |
Versione del programma | 5.25.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
