Modello utilizzato in

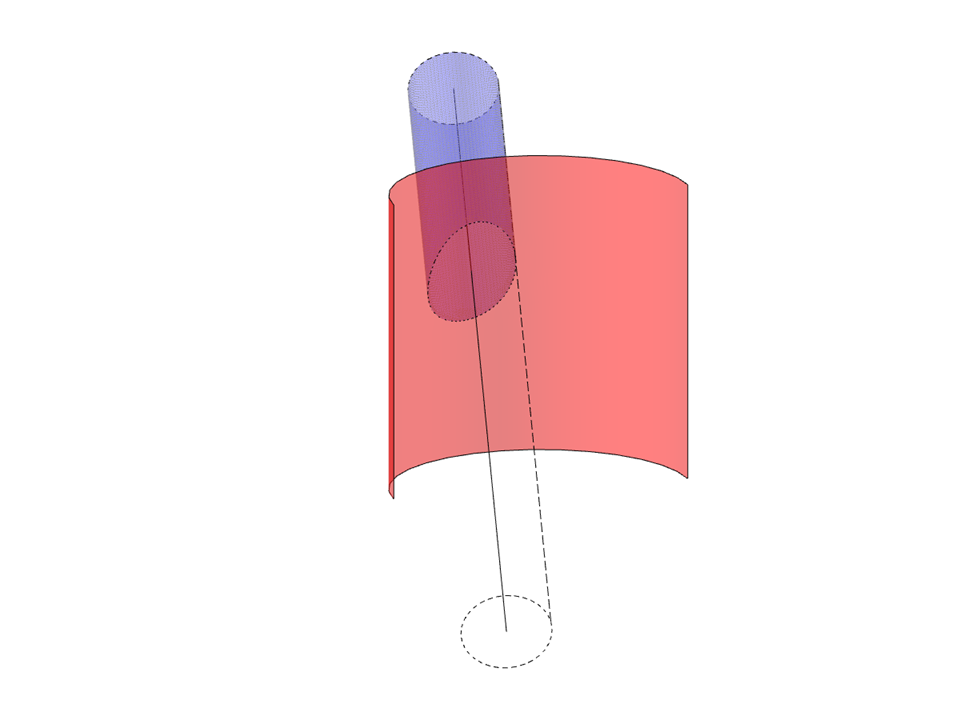

Superficie penetrata
Numero di nodi | 18 |
Numero di linee | 9 |
Numero di superfici | 6 |
Peso totale | 2,369 t |
Dimensioni | 9.625 x 12.361 x 8.200 m |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Se si desidera modellare due superfici che si intersecano, RFEM offre la possibilità di creare automaticamente la linea di intersezione. Programmintern wird diese Funktion als Durchdringung bezeichnet. Bei der Erzeugung einer Durchdringung, wird die modellierte Fläche in Komponenten zerlegt. Dies bietet den Vorteil, dass diese Komponenten bei der Schnittkraftermittlung berücksichtigt oder aber wahlweise auch deaktiviert werden können.
In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Es steht hierbei neben den Nichtlinearitäten "Fest, falls..." und "Teilweise Wirkung..." auch "Diagramm..." zur Verfügung. Wählt man die Option "Diagramm...", sind im zugehörigen Dialog die entsprechenden Einstellungen für die Wirkung des Stabendgelenks einzutragen. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.
La progettazione di collegamenti rigidi con piastra di estremità viene utilizzata in particolare per le geometrie dei collegamenti a quattro file e il carico di flessione multi-assiale perché non ci sono metodi di progettazione ufficiali disponibili.
Le deformazioni elastiche di un componente strutturale dovute a un carico si basano sulla legge di Hooke, che descrive una relazione tensione-deformazione lineare. Sono reversibili: Dopo la rimozione del carico, il componente strutturale ritorna alla sua forma orginale. Tuttavia, le deformazioni plastiche portano a un cambiamento irreversibile della forma. Le deformazioni plastiche sono in genere considerevolmente più grandi delle deformazioni elastiche. Per tensioni plastiche di materiali duttili come l'acciaio, si verificano effetti di snervamento dove l'aumento della deformazione è accompagnato da un indurimento. Conducono a deformazioni permanenti - e in casi estremi, al cedimento del componente strutturale.
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
Con il componente "Piastra di base", si progettano collegamenti della piastra di base con ancoraggi gettati in opera. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
