Modello utilizzato in

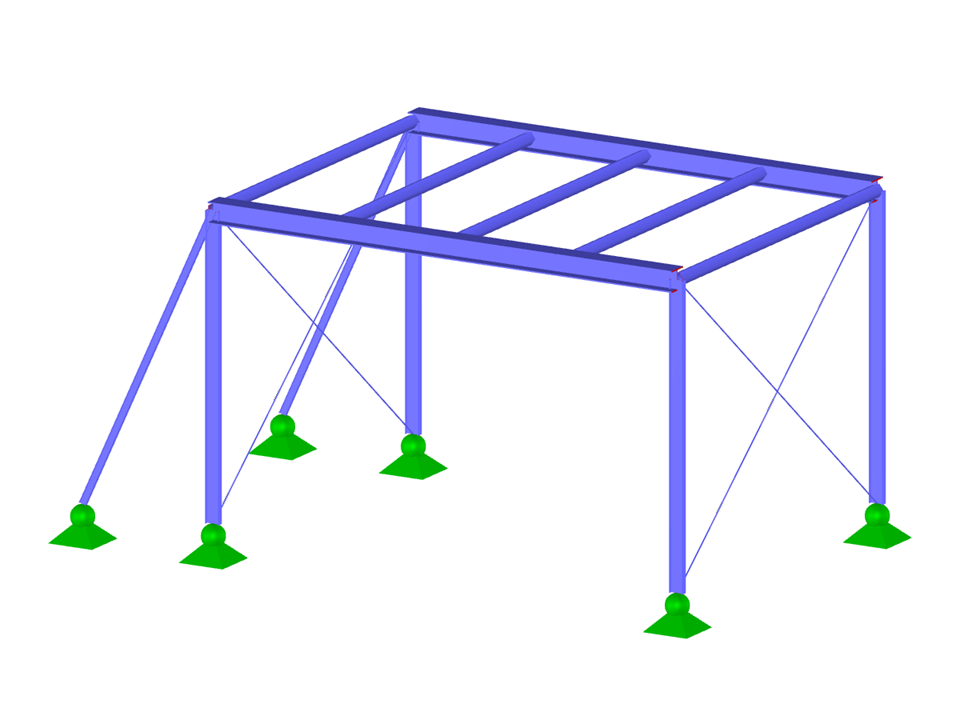

Capannone in acciaio
Numero di nodi | 16 |
Numero di linee | 23 |
Numero di aste | 23 |
Numero di casi di carico | 1 |
Peso totale | 2,807 t |
Dimensioni (metriche) | 9.773 x 5.973 x 4.637 m |
Dimensioni (imperiali) | 32.06 x 19.6 x 15.21 feet |
Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
