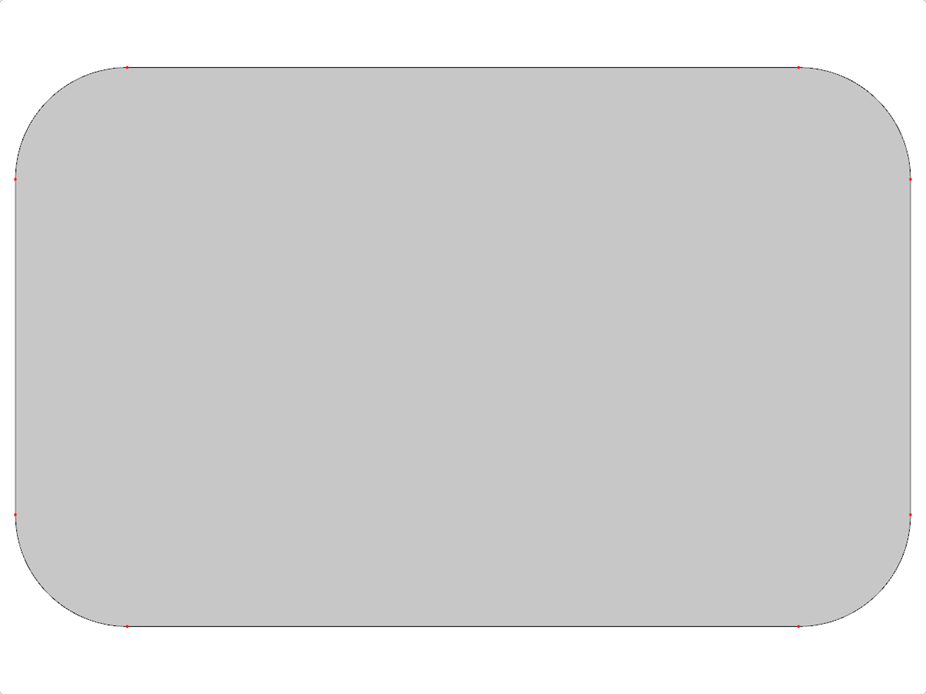

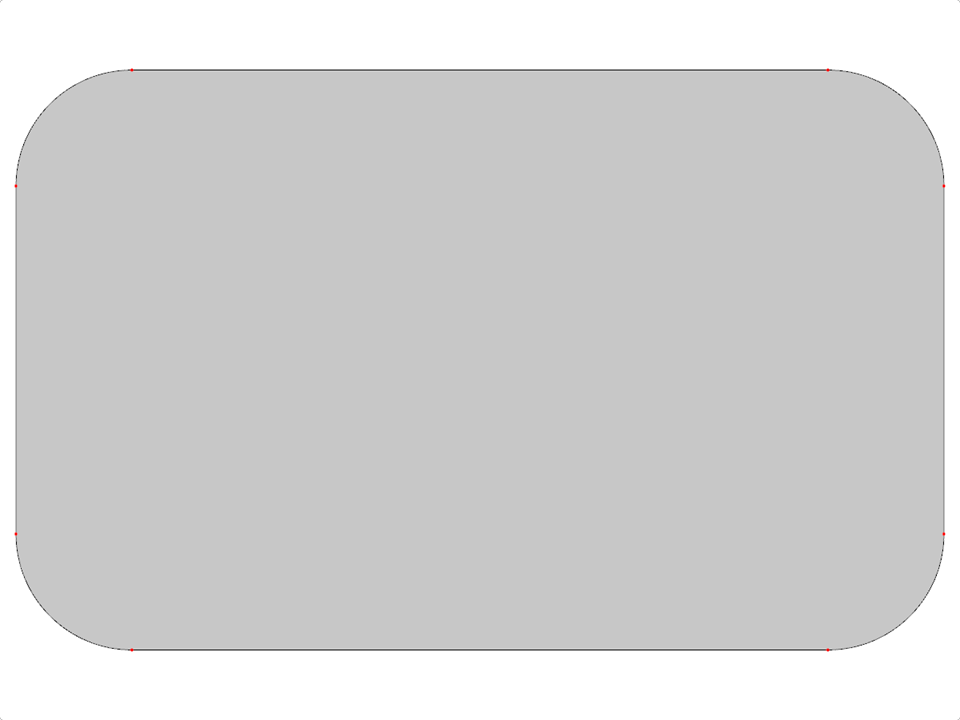

Blocco parametrico Javascript con input tramite raggi uguali o quattro raggi diversi.
SS100 | Piastra rettangolare con angoli arrotondati
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 8 |
Numero di linee | 8 |
Numero di aste | 0 |
Numero di superfici | 1 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 9,785 t |
Dimensioni (metriche) | 8.000 x 0.000 x 5.000 m |
Dimensioni (imperiali) | 26.25 x 0 x 16.4 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
