Modello utilizzato in

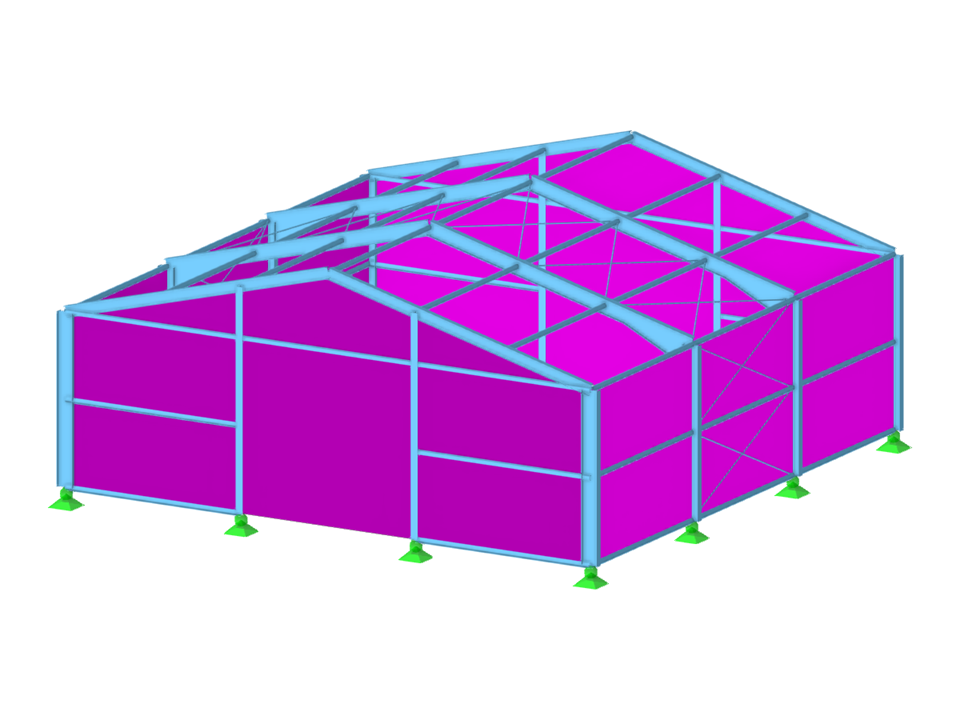

Steel Hall dalla formazione online | 14
Numero di nodi | 60 |
Numero di linee | 89 |
Numero di aste | 87 |
Numero di superfici | 4 |
Numero di solidi | 0 |
Numero di casi di carico | 13 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 13,724 t |
Dimensioni (metriche) | 15.000 x 6.500 x 15.000 m |
Dimensioni (imperiali) | 49.21 x 21.33 x 49.21 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Per essere in grado di valutare l'influenza dei fenomeni di stabilità locale dei componenti strutturali snelli, RFEM 6 ed RSTAB 9 offrono la possibilità di eseguire un'analisi del carico critico lineare a livello di sezione trasversale. Il seguente articolo spiega le basi del calcolo e l'interpretazione dei risultati.
Il vantaggio dell'add-on RFEM 6 Steel Joints è che è possibile analizzare le connessioni in acciaio utilizzando un modello EF per il quale la modellazione viene eseguita in background in modo completamente automatico. L'input dei componenti del giunto in acciaio che controllano la modellazione può essere effettuato definendo i componenti manualmente o utilizzando i modelli disponibili nella libreria. Quest'ultimo metodo è incluso in un precedente articolo della Knowledge Base intitolato "Definizione di componenti di giunti in acciaio utilizzando la libreria". La definizione dei parametri per la progettazione di giunti in acciaio è l'argomento dell'articolo della Knowledge Base "Progettazione di giunti in acciaio in RFEM 6".
Le verifiche di stabilità per la verifica dell'asta equivalente secondo EN 1993-1-1, AISC 360, CSA S16 e altre norme internazionali richiedono la considerazione della lunghezza di progetto (cioè la lunghezza effettiva delle aste). In RFEM 6, è possibile determinare manualmente la lunghezza effettiva assegnando vincoli esterni nodali e coefficienti di lunghezza efficace o, d'altra parte, importandola dall'analisi di stabilità. Entrambe le opzioni saranno dimostrate in questo articolo determinando la lunghezza effettiva della colonna incorniciata nell'immagine 1.
Dieses Beispiel wurde in der Fachliteratur [1] als Beispiel 9.5 sowie in [2] als Beispiel 8.5 behandelt. Per una trave principale è necessario eseguire un'analisi di instabilità flesso-torsionale. Questa trave è un'asta strutturale uniforme. Der Stabilitätsnachweis kann daher nach Abschnitt 6.3.2 der DIN EN 1993-1-1 erfolgen. Aufgrund der einachsigen Biegung wäre alternativ auch ein Nachweis über das Allgemeine Verfahren nach Abschnitt 6.3.4 möglich. Ergänzend soll die Ermittlung des Verzweigungslastfaktors am idealisierten Stabmodell im Rahmen der oben genannten Verfahren mit einem FEM-Modell validiert werden.
Nella configurazione ultima per la verifica del giunto acciaio, si ha la possibilità di modificare la deformazione plastica ultima per le saldature.
Il componente "Piastra di base" consente di progettare collegamenti della piastra di base con tirafondi gettati in opera. In questo caso, vengono analizzati piastre, saldature, ancoraggi e interazione acciaio-calcestruzzo.
Nella finestra di dialogo "Modifica sezione", è possibile visualizzare le forme di instabilità del metodo a strisce finite (FSM) come un grafico 3D.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
