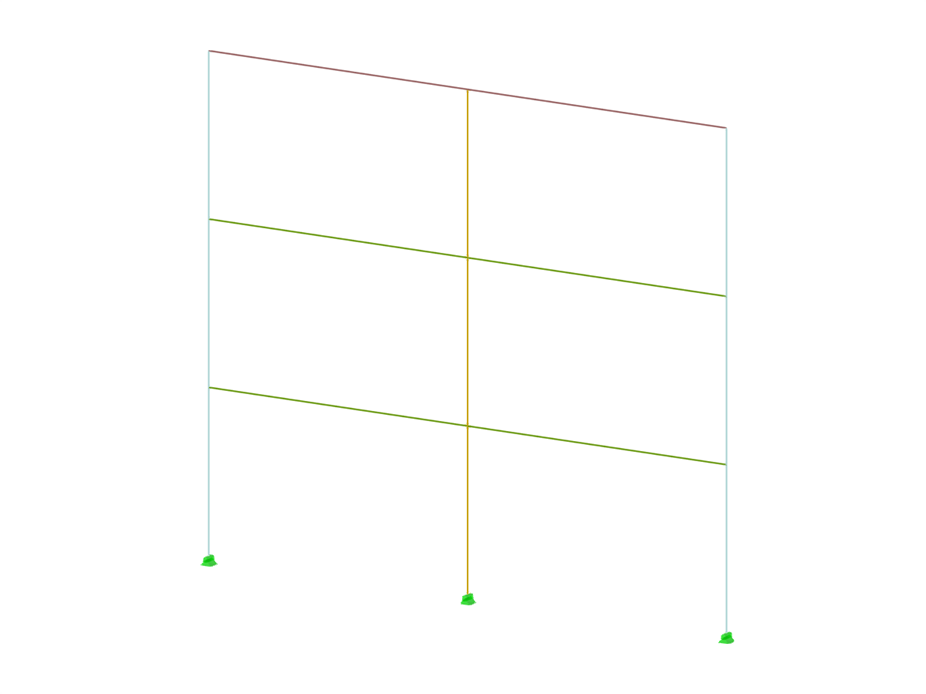

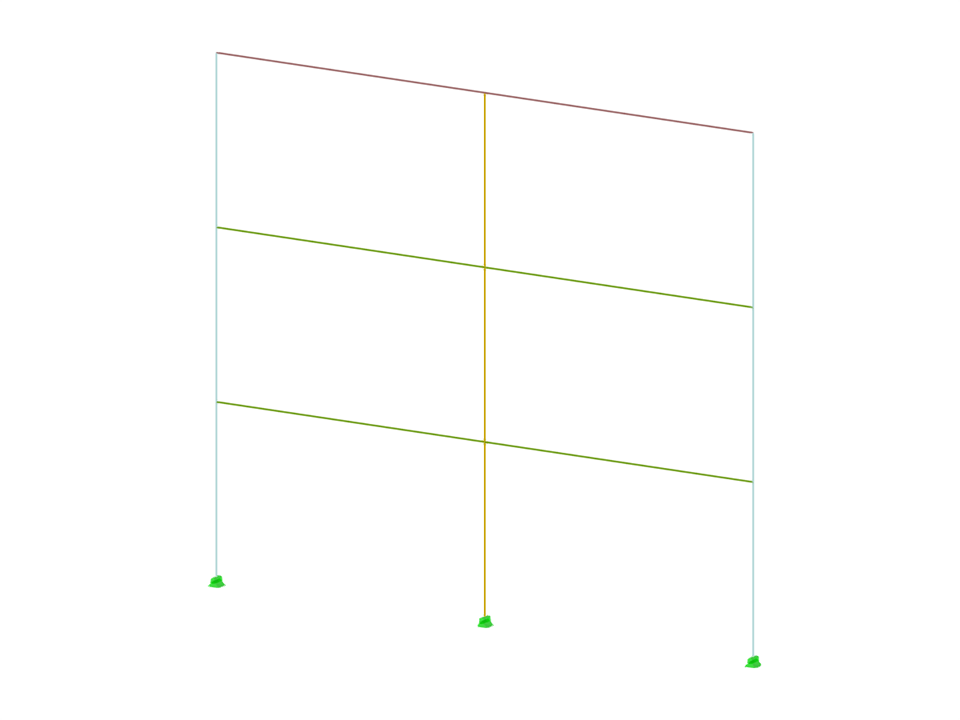

Telaio multipiano
Numero di nodi | 12 |
Numero di linee | 15 |
Numero di aste | 15 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 529,875 t |
Dimensioni (metriche) | 12.000 x 10.500 x 0.000 m |
Dimensioni (imperiali) | 39.37 x 34.45 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
