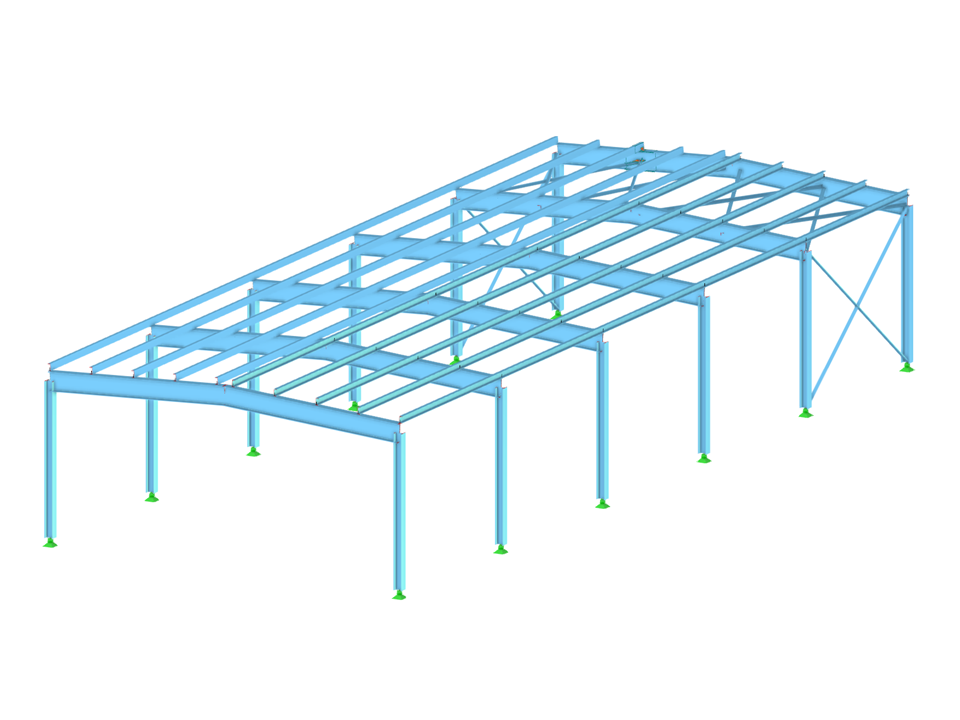

Scarica qui il modello di un capannone in acciaio con Connection Design e aprilo con il programma agli elementi finiti RFEM.
Sala d'acciaio con progetto di connessione
Numero di nodi | 78 |
Numero di linee | 134 |
Numero di aste | 134 |
Numero di superfici | 0 |
Numero di solidi | 0 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 14,278 t |
Dimensioni (metriche) | 9.928 x 4.298 x 25.000 m |
Dimensioni (imperiali) | 32.57 x 14.1 x 82.02 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
![Esecuzione di giunti in acciaio](/it/webimage/030019/3272843/7_calculaiton.png?mw=512&hash=d4da9e78f2ced1add1ae39c3756578cd5568ddcd)
![Modifica del giunto in acciaio](/it/webimage/030012/3272726/1._Steel_Joint.png?mw=512&hash=1dac5a5280780ec7f5c77fa1f5bda2f347d4c0ba)
![Inserimento di giunti in acciaio](/it/webimage/029943/3270864/new.png?mw=512&hash=896e02b54718e794d6d4e1c15269e356f646a781)
![Creazione di una connessione in acciaio](/it/webimage/025636/3162044/Creation_of_Steel_Joint.png?mw=512&hash=068e2c4d549d5f7e31539f78d3dca5e44e57c13b)
![Caratteristica 002667 | Classificazione di giunti in acciaio secondo la rigidezza](/it/webimage/043958/3624553/43958_EN.png?mw=512&hash=fc39b49982813376f3bd8134d189aa7072d89a3a)
Nell'add-on Giunti acciaio , è possibile classificare la rigidezza del giunto.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nella tabella come "incernierata", "semirigida" o "rigida".
Vai al video esplicativo![Caratteristica 002669 | Bulloni pretensionati per giunti in acciaio](/it/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
Nell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.
Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.
Vantaggi
- Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
- Bassa deformazione: riducono al minimo la deformazione del collegamento.
- Resistenza a fatica: sono resistenti alla fatica.
- Facilità di montaggio: sono relativamente facili da montare e smontare.
Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.
![Caratteristica 002647 | Estensione del componente "Editor aste"](/it/webimage/042943/3566487/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
![Caratteristica 002643 | Componente "Asta inserita"](/it/webimage/042729/3572833/2023-08-15-07-22-55.png?mw=512&hash=08dd6e9847936f2d30a1627f095ee5ae7b05b489)
Quando si progettano i collegamenti, ora è anche possibile inserire una nuova asta come componente direttamente in giunti/giunti-acciaio-features add-on Giunti acciaio. Questo sarà considerato solo per la verifica del collegamento. È possibile utilizzare i componenti Saldatura e Elementi di fissaggio per il collegamento ad altre aste.
Inoltre, è possibile utilizzare i componenti Componente asta e Editor aste e disporre gli elementi di armatura, come irrigidimenti e rastremazioni, sull'asta inserita.
Vai al video esplicativo
