Verifica di instabilità di un collegamento in acciaio.

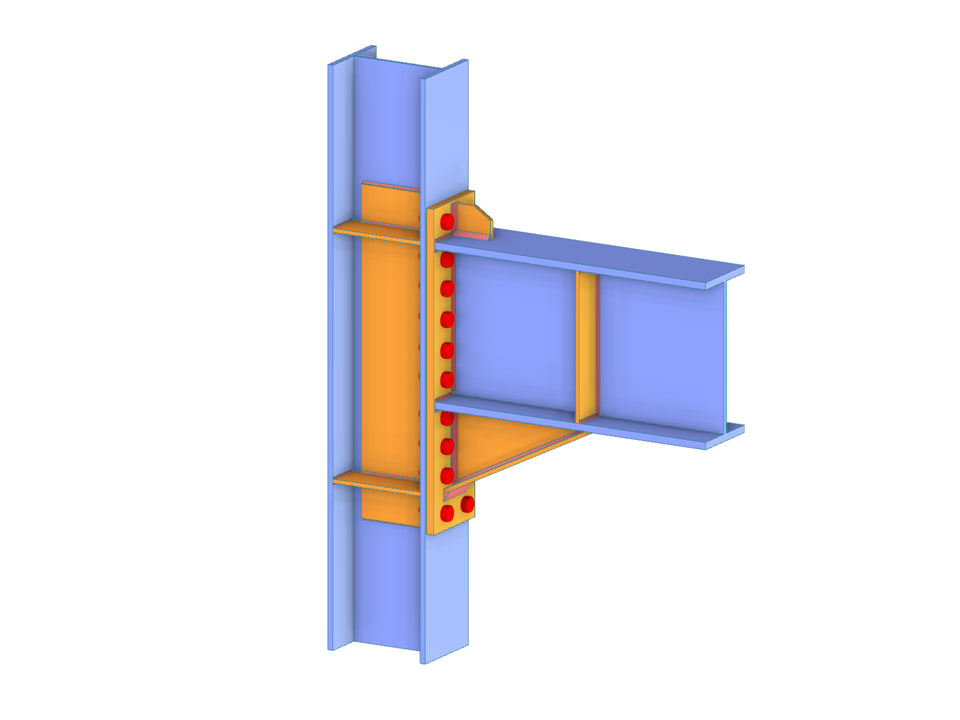

Collegamento in acciaio con irrigidimento
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,231 t |
| Dimensioni (metriche) | 1.000 x 2.500 x 0.000 m |
| Dimensioni (imperiali) | 3.28 x 8.2 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Nell'add-on Giunti acciaio , è possibile classificare la rigidezza del giunto.
Oltre alla rigidezza iniziale, la tabella mostra anche i valori limite per i collegamenti incernierati e rigidi per le forze interne selezionate N, My e/o Mz. La classificazione risultante viene quindi visualizzata nella tabella come "incernierata", "semirigida" o "rigida".
Vai al video esplicativo
Nell'add-on "Giunti acciaio", è possibile considerare la precompressione dei bulloni nel calcolo per tutti i componenti. È possibile attivare facilmente la precompressione utilizzando la casella di controllo nei parametri del bullone e ha un impatto sull'analisi tensioni-deformazioni e sull'analisi di rigidezza.
I bulloni precompressi sono bulloni speciali utilizzati nelle strutture in acciaio per generare un'elevata forza di serraggio tra i componenti strutturali collegati. Questa forza di serraggio provoca attrito tra i componenti strutturali, che consente il trasferimento delle forze.
Funzionalità
I bulloni precompressi sono serrati con una certa coppia, allungandoli e generando una forza di trazione. Questa forza di trazione viene trasferita ai componenti collegati e porta ad un'elevata forza di serraggio. La forza di serraggio impedisce l'allentamento del collegamento e garantisce una trasmissione affidabile della forza.
Vantaggi
- Elevata capacità portante: i bulloni pretesi possono trasferire forze elevate.
- Bassa deformazione: riducono al minimo la deformazione del collegamento.
- Resistenza a fatica: sono resistenti alla fatica.
- Facilità di montaggio: sono relativamente facili da montare e smontare.
Analisi e progettazione
Il calcolo dei bulloni precompressi viene eseguito in RFEM utilizzando il modello di analisi EF generato dall'add-on "Giunti acciaio". Tiene conto della forza di serraggio, dell'attrito tra i componenti strutturali, della resistenza a taglio dei bulloni e della capacità portante dei componenti strutturali. La verifica viene eseguita secondo la norma DIN EN 1993-1-8 (Eurocodice 3) o la norma statunitense ANSI/AISC 360-16. Il modello di analisi creato, compresi i risultati, può essere salvato e utilizzato come modello RFEM indipendente.
Nel componente Editor aste, è anche possibile selezionare l'intera asta come oggetto di modifica anziché le singole piastre delle aste. Pertanto, è possibile applicare entrambe le operazioni 'Intaglio' e 'Smusso' su più piastre di aste.
Quando si progettano i collegamenti, ora è anche possibile inserire una nuova asta come componente direttamente in giunti/giunti-acciaio-features add-on Giunti acciaio. Questo sarà considerato solo per la verifica del collegamento. È possibile utilizzare i componenti Saldatura e Elementi di fissaggio per il collegamento ad altre aste.
Inoltre, è possibile utilizzare i componenti Componente asta e Editor aste e disporre gli elementi di armatura, come irrigidimenti e rastremazioni, sull'asta inserita.
Vai al video esplicativo
