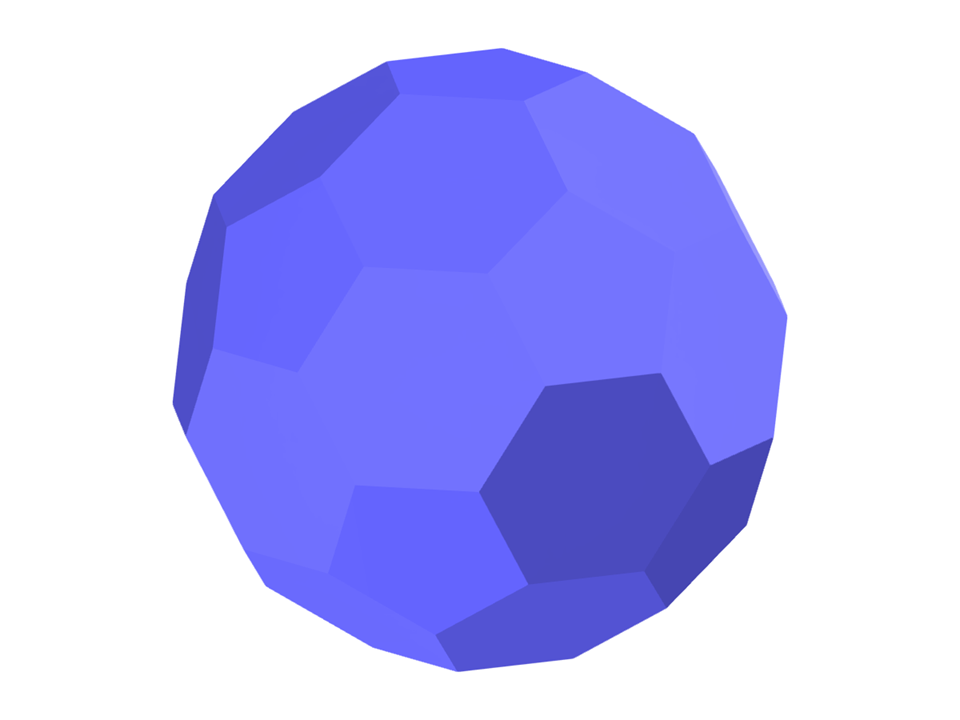

Parametrizzazione della geometria di un icosaedro troncato.
Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Icosaedro troncato
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 60 |
Numero di linee | 90 |
Numero di aste | 0 |
Numero di superfici | 32 |
Numero di solidi | 1 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 228,151 t |
Dimensioni (metriche) | 3.857 x 3.757 x 3.918 m |
Dimensioni (imperiali) | 12.65 x 12.33 x 12.85 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
