Scarica qui il modello di un edificio CLT e aprilo con il software FEA strutturale RFEM 6.

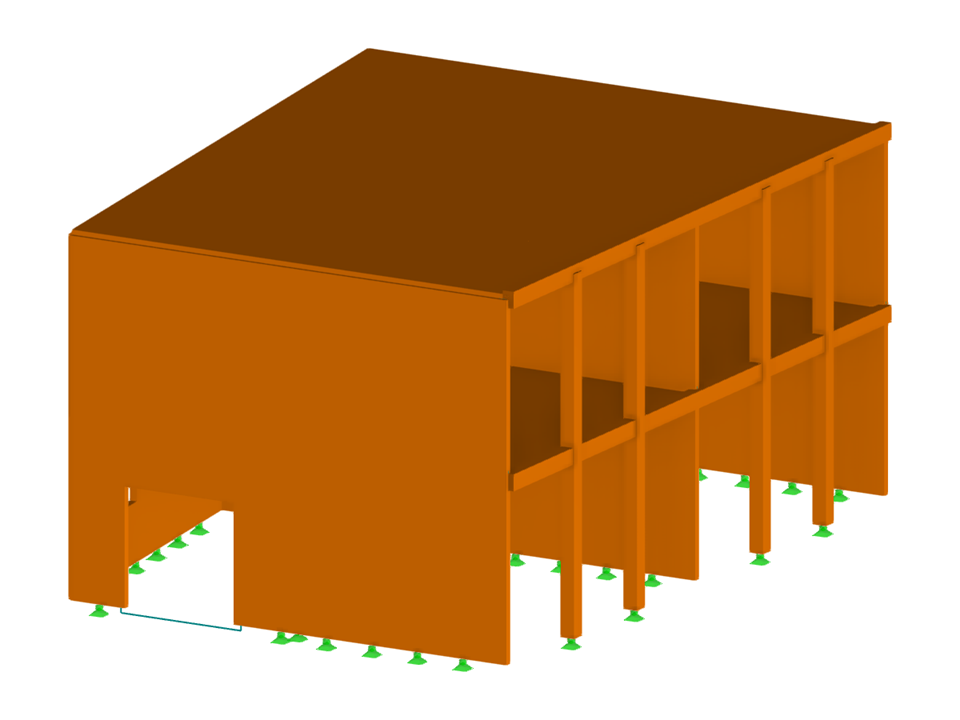

Questo modello è utilizzato al mattinoParametri dei vincoli interni delle linee per pannelli in legno a strati incrociatiil 01 settembre 2023.Edificio XLAM - Vincoli interni delle linee
Numero di nodi | 127 |
Numero di linee | 167 |
Numero di aste | 24 |
Numero di superfici | 22 |
Numero di solidi | 0 |
Numero di casi di carico | 7 |
Nr. di combinazioni di carico | 61 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 35,504 t |
Dimensioni (metriche) | 9,500 x 6,000 x 12,000 m |
Dimensioni (imperiali) | 31.17 x 19.69 x 39.37 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
