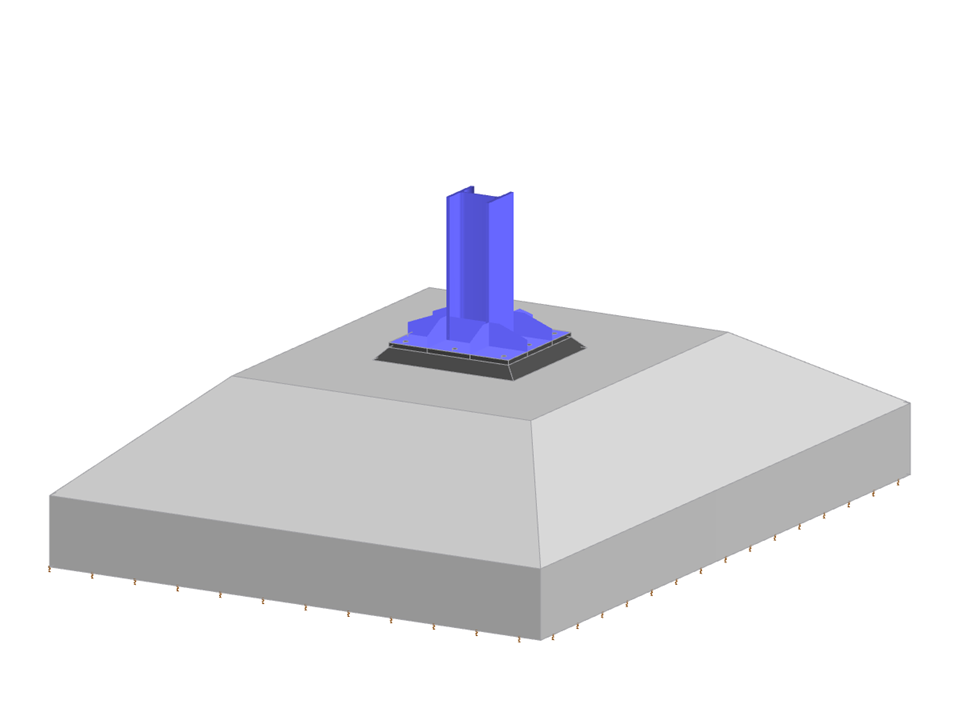

Parametrizzazione di una geometria di collegamento di una colonna con sezione a I a un plinto di calcestruzzo utilizzando una piastra di ancoraggio in acciaio con bulloni di ancoraggio.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Piastra di ancoraggio con fondazione
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 149 |
| Numero di linee | 165 |
| Numero di aste | 17 |
| Numero di superfici | 70 |
| Numero di solidi | 4 |
| Peso totale | 9,574 t |
| Dimensioni | 2.300 x 3.000 x 1.370 m |
| Versione del programma | 5.26.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
