| Ingegneria strutturale | Radoslav Dimitrov Studente di Ingegneria Civile alla Technical University di Dresden |
Struttura di supporto di un cavalcavia
Radoslav Dimitrov, welcher an der Technischen Universität Dresden studiert, verwendete RSTAB für die statische Berechnung einer Stahlbrücke.
Specifiche del progetto

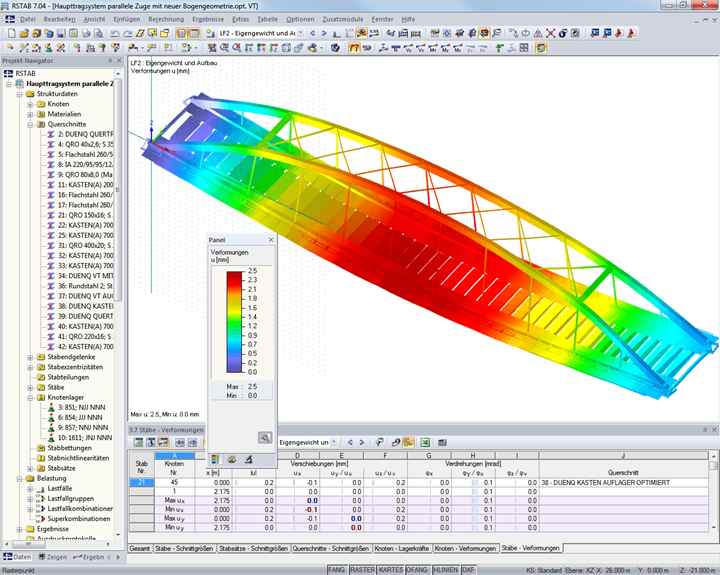

Entwurf der Tragkonstruktion für eine Eisenbahnbrücke
Dati modello
Numero di nodi
1318
Numero di aste
2461
Numero di casi di carico
194
Nr. di combinazioni di carico
11
Nr. di combinazioni di risultati
8
Peso totale
824,093 t
Dimensioni
88.652 x 12.742 x 15.359 m
Versione del programma
7.04.17
