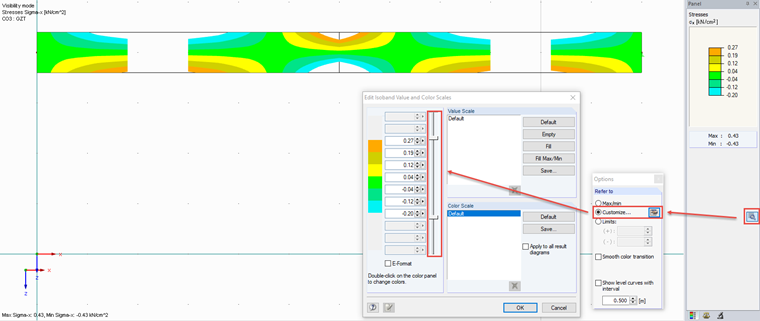

Sim, pode definir uma área no painel clicando no botão "Opções". Aqui pode definir uma área personalizada deslocando o cursor. Nesse caso, as áreas com tensões mais altas ou mais baixas não têm cor.
Pergunta
Existe a possibilidade de mostrar resultados apenas para uma área personalizada?
Resposta:
