Pergunta
A que se refere o ponto de aplicação da carga no RF‑/STEEL EC3 Warping Torsion?
Resposta:

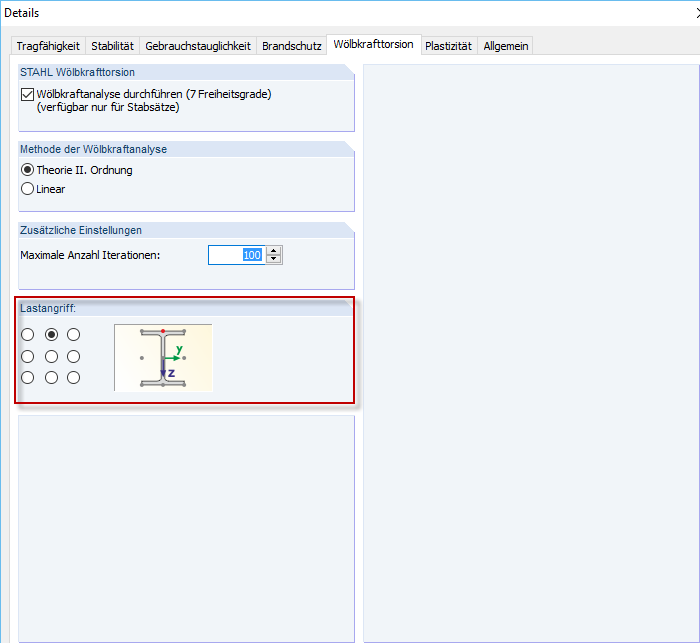

O módulo adicional RF‑/STEEL EC3 Warping Torsion utiliza as forças internas para determinar o carregamento através da função de transferência, conforme descrito no artigo da base de dados de conhecimento abaixo. Para considerar também o ponto de aplicação da carga no cálculo, todas as cargas de corte (py, pz) são então relacionadas com o ponto selecionado da secção.Isto é considerado não apenas ao determinar as forças internas de acordo com a teoria da encurvadura por torção, mas também em particular ao calcular o fator de carga crítica.

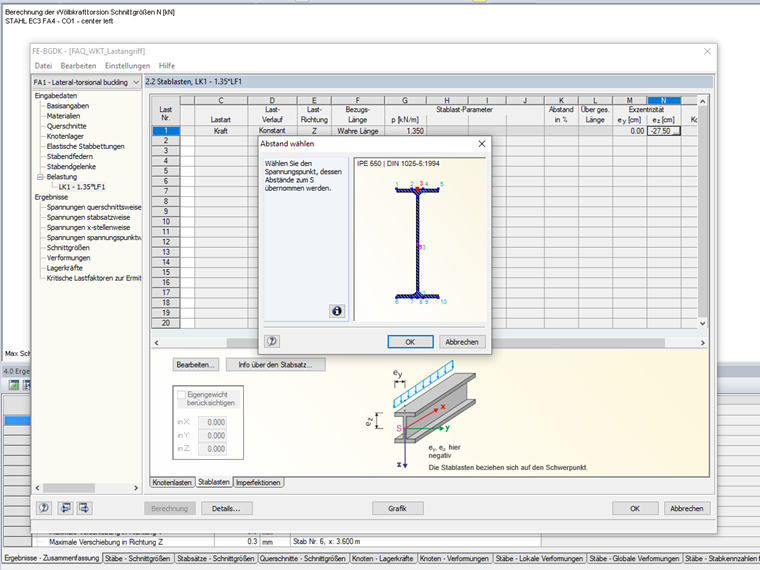

Este procedimento pode ser comparado com a entrada no módulo adicional RF‑/FE-LTB.
