Pergunta

Qual é o significado de "Rotura por corte de superfície de contacto colada" nos detalhes do módulo adicional RF-LAMINATE?

Resposta:

Bei nicht schmallseitenverklebten Brettsperrholzplatten und einem wandartigen Tragverhalten ist häufig die Torsionsbeanspruchung in den Klebefugen maßgebend. Dieser Nachweis wird gemäß den Erläuterungen in der unten angegebenen Literaturquelle nach folgender Gleichung geführt.

η_{x} = \frac{τ_{t o r, x}}{f_{v, t o r}} + \frac{τ_{x} + τ_{x z}}{f_{R}} = \frac{\frac{3 * n_{x y}}{b (n - 1)}}{f_{v, t o r}} + \frac{\frac{\frac{\partial n_{x}}{\partial x}}{n - 1} + τ_{x z}}{f_{R}} \leq 1

Werte:

b Brettbreite
n Anzahl Brettlagen
n_xy Schub in Scheibenebene
$\frac{\partial n_{x}}{\partial x}$ Abscheren der Brettlagen
$τ_{x z}$ Schub in Dickenrichtung
f_R Rollschubfestigkeit
f_v,tor Torsionsschubfestigkeit

Für die y-Richtung erfolgt der Nachweis analog, allerdings mit den Werten für y-Richtung.

FAQ

[PT] FAQ 004206 PT | Qual é o significado de "Rotura por corte em superfície de contacto colada" nos detalhes de ...

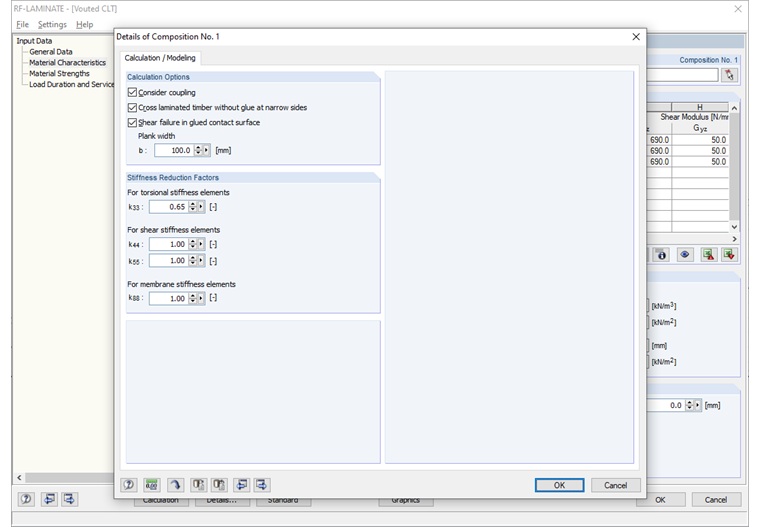

rotura ao corte de superfície de contacto colada

Autor

O Eng. Kuhn é responsável pelo desenvolvimento de produtos e pela garantia de qualidade da área das estruturas de madeira e providencia apoio técnico aos nossos clientes.
