Importação de um painel de encurvadura
Ao iniciar o PLATE-BUCKLING como um programa independente ou como um módulo adicional no RFEM/RSTAB, o campo "do RFEM" ou "do RSTAB" permanece acinzentado.
Resposta:

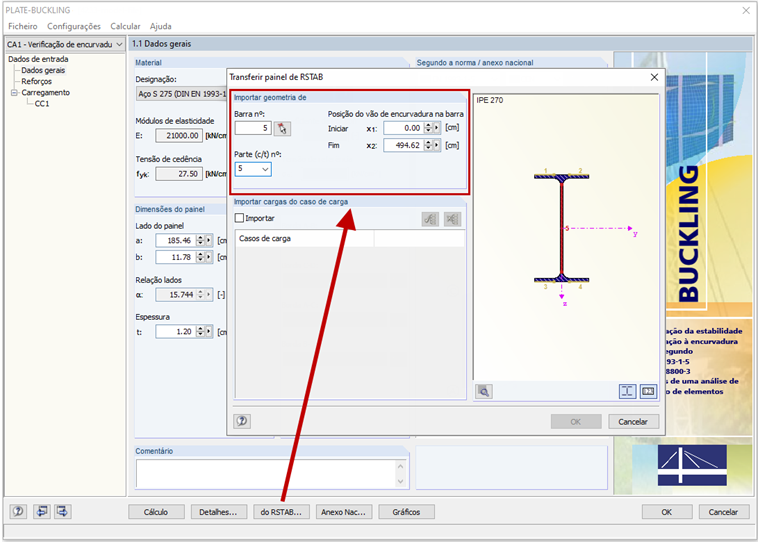

Se o módulo adicional PLATE-BUCKLING não estiver aberto como uma versão autónoma e for aberto através do RSTAB 8 ou do RFEM 5, é possível importar os vãos de encurvadura (partes c/t de uma secção de barra), bem como o os respetivos casos de carga do modelo atual no PLATE-BUCKLING (ver Figura).Se não houver secções adequadas para o PLATE-BUCKLING no ficheiro de modelo do RFEM 5 ou do RSTAB 8, a opção para importar os painéis de encurvadura permanece inativa.
