- Ative o resultado do campo de velocidade.
- Rode os planos slicer para um plano paralelo à área de tráfego a ser analisada.
- Nas configurações, defina a distância desejada do plano slicer à área de tráfego introduzindo uma altura.
Pergunta

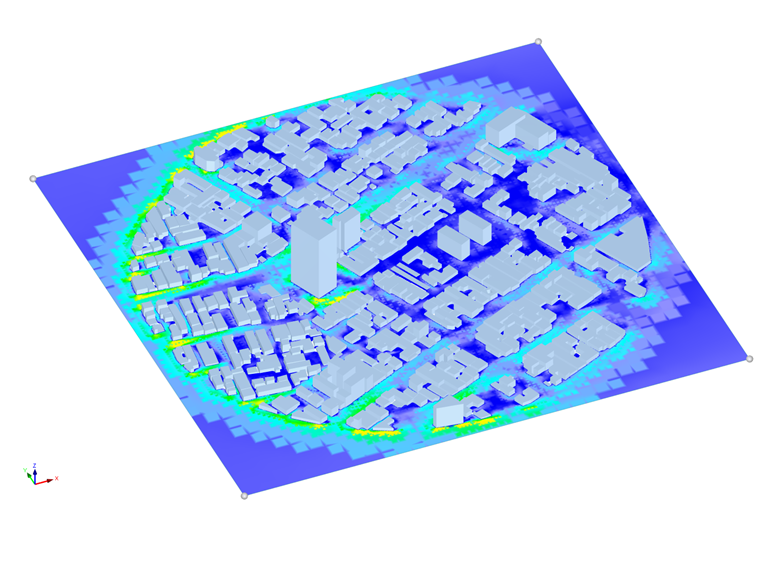

Como é que posso apresentar as velocidades do vento a uma determinada altura acima do solo para uma análise do conforto do vento?
